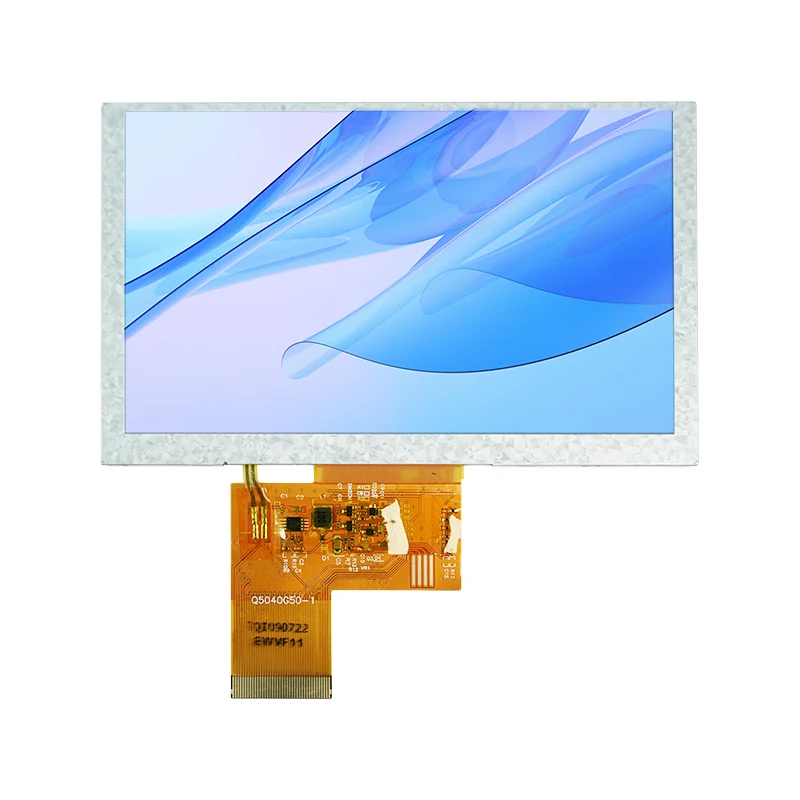

Ecran LCD TFT inteligent: un ghid practic de la selecție la implementare în dezvoltare

În sistemul încorporat și proiectarea interacțiunii om-mașină,Display LCD TFT inteligentnu mai este doar o „componentă de afișare” – este un factor critic care determină experiența utilizatorului și succesul produsului. Indiferent dacă dezvoltați un HMI industrial, un panou de control pentru acasă inteligent sau un dispozitiv medical portabil, navigarea în gama largă de ecrane LCD Smart TFT de pe piață și alegerea corectă, asigurând în același timp o implementare rapidă, este adesea mai complex decât pare.

1. Selecție: nu vă uitați doar la dimensiune și rezoluție

Cea mai obișnuită greșeală în timpul fazei de selecție este să te așezi pe un ecran cu mentalitatea că „pare corect”. În realitate, diferențele de bază dintre LCD-urile Smart TFT se află adesea dincolo de fișa de specificații.

1.1 Tipul de interfață: Prima diviziune critică

Tipul de interfață determină direct dacă controlerul principal poate conduce ecranul și cât de complex va fi procesul de dezvoltare. Tipurile comune de interfețe au fiecare propriile aplicații adecvate:

O notă specială: dacă controlerul principal este un MCU precum STM32F103 care nu are un controler RGB încorporat, selectarea directă a unui ecran cu interfață RGB va fi extrem de dificilă. Veți avea nevoie de un cip bridge suplimentar (cum ar fi SSD1963) sau, alternativ, treceți la un ecran SPI sau cu interfață paralelă.

1.2 Potrivirea rezoluției și dimensiunilor

Rezoluția mai mare nu este întotdeauna mai bună. În lumea cu spațiu limitat a sistemelor încorporate, rezoluția mai mare înseamnă o utilizare mai mare a memoriei framebuffer, un consum mai mare de energie și un cost mai mare. O regulă generală este:

Pentru afișarea pictogramelor simple sau a textului (de exemplu, panourile aparatului): 240x240 sau 320x320 este suficient
Pentru interfețele standard om-mașină (de exemplu, terminale portabile): 480x480 sau 800x480
Pentru aplicații care necesită diagrame sau imagini clare: 720x720 sau mai sus

TFT-urile pătrate devin din ce în ce mai comune în dispozitivele inteligente și instrumentele industriale. Specificațiile comune includ 1,3 inchi (240x240), 3,4 inchi (480x480) și 4,0 inchi (720x720).

1.3 Adaptabilitate la mediu: condiții interioare, exterioare sau extreme?

Multe proiecte funcționează bine cu ecrane standard în timpul fazei de prototipare, dar întâmpină probleme odată implementate pe teren. Trei parametri cheie merită o atenție specială:

• Luminozitate: 300–400 nits sunt suficiente pentru utilizare în interior; aplicațiile semi-exterior necesită 500–800 nits; utilizarea completă în aer liber sub lumina directă a soarelui necesită 1000 nits sau mai mult pentru lizibilitate

• Temperatura de funcționare: grad comercial: 0°C până la 50°C; grad industrial: -20°C până la 70°C; auto sau mediile extreme necesită -30°C până la 85°C sau mai mare

• Unghi de vizualizare: pentru scenariile în care mai multe persoane văd ecranul sau în care dispozitivul este instalat într-un unghi, sunt preferate ecranele IPS cu unghi de vizualizare complet; Ecranele TN sunt mai ieftine, dar prezintă o schimbare semnificativă a culorii la unghiuri largi

1.4 Panou tactil și tratarea suprafeței

Dacă produsul dvs. necesită funcționalitate tactilă, dincolo de alegerea între tipurile rezistive și capacitive, există câteva detalii ușor de trecut cu vederea:

Metoda de laminare: Legarea optică oferă o claritate mai bună și o reflexie redusă în comparație cu laminarea cu spațiu de aer, dar are un cost mai mare
Acoperire de suprafață: Acoperiri anti-orbire (AG), anti-reflex (AR) și anti-amprentă (AF) - pentru dispozitivele de exterior sau cu luminozitate ridicată, se recomandă o combinație AG+AR

Personalizarea sticlei de acoperire: indiferent dacă sunt necesare colțuri rotunjite, logo-uri serigrafiate, găuri sau alte modificări estetice

2. Hardware și driver: evitarea capcanelor

Odată ce ecranul este selectat, designul hardware și dezvoltarea driverelor introduc un alt set de potențiale capcane.

2.1 Cablu FPC și conexiune

Cablul FPC este cauza a 80% din erorile ecranului. Deblocați întotdeauna zăvorul conectorului înainte de a introduce sau scoate cablul - tragerea forțată a acestuia poate deteriora contactele aurii. Nu conectați sau deconectați niciodată FPC-ul în timp ce sistemul este pornit, deoarece curentul rezidual poate arde interfața.

Când personalizați FPC, acordați atenție:

Dacă secvența de pini și nivelurile de tensiune sunt compatibile cu placa dvs. de bază
Indiferent dacă este necesară îndoirea, lărgirea sau direcționarea în jurul altor componente
Dacă lungimea FPC se potrivește cu designul carcasei mecanice

2.2 Sursa de alimentare și iluminare de fundal

TFT-LCD-urile necesită de obicei mai multe șine de tensiune: VDD (logică de 3,3 V), VGH (polarizare pozitivă), VGL (polarizare negativă) și altele. Livrarea anormală a puterii este cauza numărul unu a distorsiunii culorilor și a pâlpâirii ecranului. O abordare tipică de diagnosticare este de a verifica dacă tensiunea VCOM se abate de la specificația fișei de date (de exemplu, depășirea 3,8 V duce adesea la pâlpâirea perceptibilă).

Pentru conducerea cu iluminare de fundal, se recomandă o soluție de curent constant cu reglare PWM. Dacă frecvența PWM scade sub 150 Hz, ochiul uman poate percepe pâlpâirea; se recomanda cresterea frecventei peste 200Hz.

2.3 Driver IC și biblioteca grafică

Circuitele integrate comune ale driverului TFT includ ILI9341, ST7789 și ST7735. Dintre acestea, ILI9341 oferă cea mai abundentă documentație și cea mai simplă implementare a driverului, făcându-l potrivit pentru aplicații cu rezoluție 240x320.

Pentru bibliotecile grafice, LVGL și TouchGFX sunt opțiunile principale în spațiul încorporat. LVGL este open-source și acceptă mai multe platforme, în timp ce TouchGFX este profund optimizat pentru microcontrolere STM32.

3. O opțiune specială: ecrane seriale inteligente UART

Dacă echipa dvs. nu dorește să investească timp semnificativ în dezvoltarea driverelor grafice sau dacă controlerul principal are resurse limitate, ecranul serial UART este o opțiune care merită luată în considerare.

Astfel de ecrane încorporează un MCU încorporat (de exemplu, ATmega328PB) și pot fi controlate pur și simplu prin trimiterea de comenzi prin portul serial, ocupând doar pinii TX și RX.

Ecranele UART de pe piață se împart în general în două categorii:

Primul oferă o eficiență de dezvoltare extrem de ridicată - puteți chiar simula interfața de utilizare pe un computer înainte de a o afișa pe ecran. Acesta din urmă oferă mai multe capacități de control la nivel scăzut.

4. Referință rapidă pentru diagnosticarea erorilor comune

În cele din urmă, iată o listă de verificare rapidă de referință pentru depanarea problemelor de câmp de înaltă frecvență - s-ar putea să salveze ziua:

Simptom	Direcția Prioritară de Investigații
Ecran defect, fără afișaj	Verificați dacă cablul FPC este slăbit sau oxidat (80% din cazuri); verificați setările rezoluției / ratei de reîmprospătare
Distorsiuni de culoare, dungi verticale, jitter	Verificați dacă există tensiuni de alimentare anormale (VGL/VGH/VCOM); verificați dacă frecvența de atenuare PWM este prea scăzută
Imaginea slabă sau lumina de fundal nu funcționează	Verificați dacă LED-urile de iluminare de fundal sunt îmbătrânite; verificați tensiunea reală de ieșire a adaptorului de alimentare
S-au remediat pete întunecate/albe de pe ecran	Deteriorări fizice sau compresie din partea din spate (ireversibilă - necesită înlocuire)

Selectarea și dezvoltarea TFT LCD este, în esență, un compromis între cost, performanță, ciclu de dezvoltare și fiabilitate. Nu există „cel mai bun” ecran – doar soluția „cea mai potrivită”. Sper că acest ghid vă ajută să evitați ocolirile inutile la începutul proiectului, permițându-vă să vă concentrați mai mult efort pe crearea unei experiențe de produs cu adevărat diferențiate.
