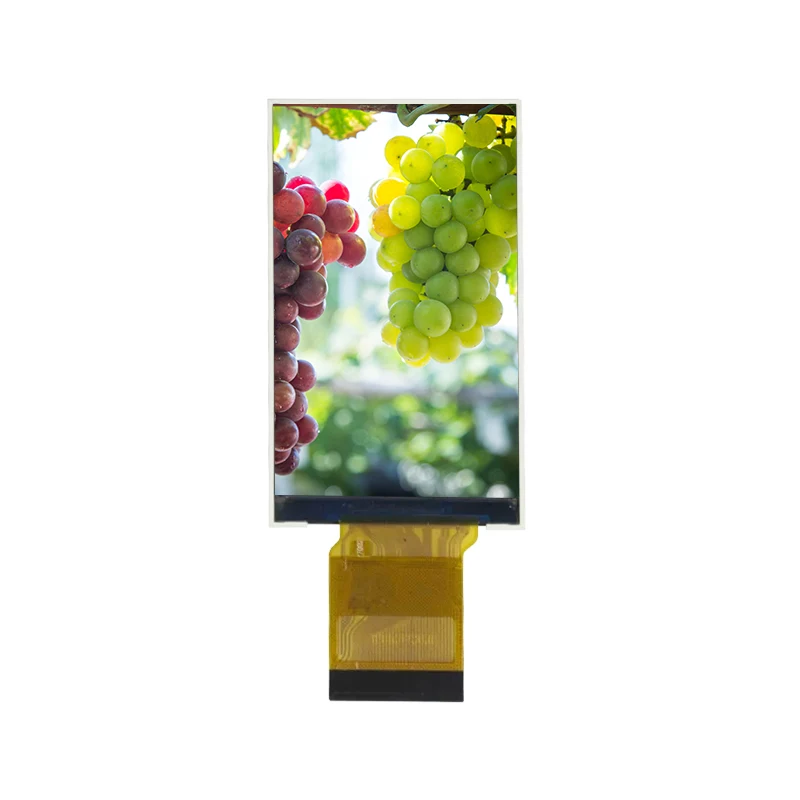

Modul cu ecran LCD TFT IPS de 3,92 inchi

În calitate de producător profesionist chinez LCD și furnizor personalizat, Tianfu introduce acest modul de ecran LCD IPS TFT cu temperatură lată de 3,92 inchi, subliniind rentabilitatea ridicată și fiabilitatea. Acest modul utilizează driverul IC ST7796, are o rezoluție de 320×320 și acceptă 16,7 milioane de culori, oferind imagini clare, detaliate și stabile pe un ecran IPS de 3,92 inchi cu unghiuri largi de vizualizare. Produsul are capacități largi de temperatură de funcționare (-20°C până la +70°C), făcându-l potrivit pentru medii dure, cum ar fi aplicații în aer liber, industriale și auto. De asemenea, acceptă interfețe MCU/SPI și o gamă largă de tensiuni (2,5 V–3,6 V), făcându-l ideal pentru dispozitive portabile și cu consum redus.

De ce este capabil?

Vizualizarea informațiilor în timp real: afișează clar grafice, pictograme, text și interfețe de date

Nucleul interfeței om-mașină (HMI): Oferă utilizatorilor o interfață interactivă intuitivă cu atingere sau butoane

Funcționare cu putere redusă: design cu tensiune largă (2,5 V–3,6 V) ideal pentru dispozitive portabile sau alimentate cu baterie

Performanță stabilă pe un interval larg de temperatură: funcționează fiabil în medii dure de la -20°C la +70°C, asigurând fiabilitatea pentru aplicații în aer liber, industriale și auto

Caietul de sarcini

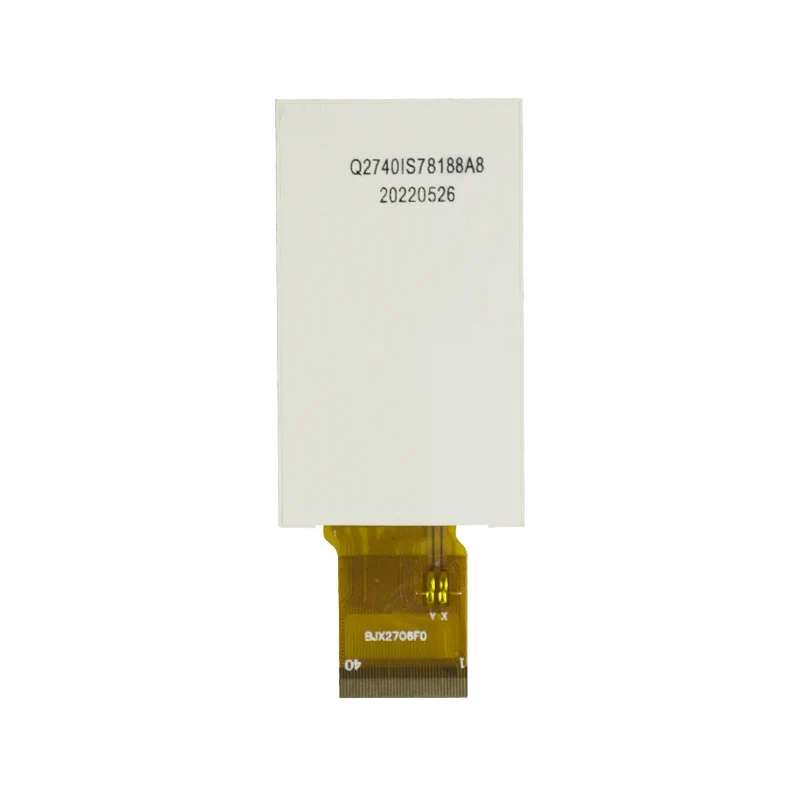

Tianfu 3.92' Wide Temp IPS TFT LCD Ecran Modulul Detalii

Monitoare portabile: afișează clar ritmul cardiac, oxigenul din sânge și formele de undă ale tensiunii arteriale. Dispozitive de diagnosticare portabile: interfețe pentru imagistica cu ultrasunete și instrumente de screening a temperaturii corpului

Automobile și transporturi

Ecrane auxiliare pentru controlul central al autovehiculelor: afișaj pentru controlul aerului condiționat și monitorizarea presiunii în anvelope. Panourile de instrumente pentru vehicule electrice: afișaj pentru nivelul bateriei, viteză și alerte de navigare

Automatizare industrială și HMI

Panouri de control industriale: monitorizarea stării PLC și vizualizarea datelor liniei de producție

Ecrane Smart Home Control: interfață integrată pentru securitate, control al temperaturii și iluminare

Instrumente de testare și măsurare

Osciloscoape și analizoare de spectru: Redare în timp real a formei de undă

Contoare electrice inteligente și management al energiei: curbe de consum de energie și afișaj cu informații despre alarmă

Electronice de larg consum și dispozitive inteligente

Ceasuri inteligente/Echipament de fitness: Adaptat pentru design rotund al interfeței de utilizare

Panouri pentru electrocasnice: interfețe interactive pentru mașini de cafea și cuptoare.

Controlul calității este în centrul a ceea ce facem.

Testare de fiabilitate (conform cu standardele din industrie)

Test de depozitare la temperatură înaltă: funcționare susținută timp de 240 de ore la 80°C, cu funcționalitatea completă păstrată după recuperare.

Test de depozitare la temperatură scăzută: Expunere susținută timp de 240 de ore la -30°C, fără înghețare a cristalelor lichide sau defecțiuni funcționale.

Test de funcționare la temperatură ridicată și umiditate ridicată: Funcționare continuă timp de 240 de ore la 60°C și 90% umiditate relativă, fără coroziune sau anomalii de afișare.

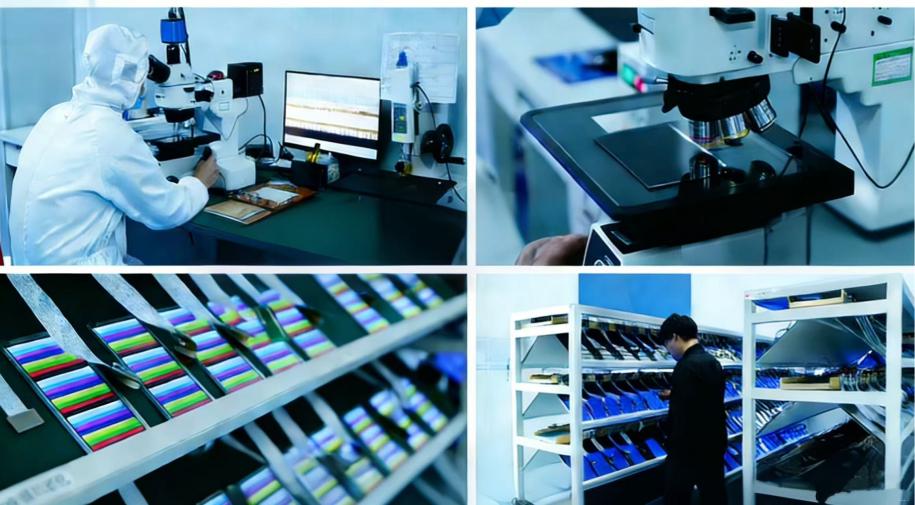

Standarde de producție și control al calității

Asamblare SMT complet automatizată: asigură o calitate constantă a lipirii.

Inspecție 100% la pornire: testarea pixelilor, analiza uniformității culorii și verificarea performanței luminii de fundal.

Test de ardere: 48 de ore de funcționare continuă la temperatura camerei pentru a elimina produsele defecte în stadiu incipient.

Cum putem personaliza un LCD pentru tine?

Servicii de personalizare și flux de proces

Opțiuni personalizabile

Ajustarea interfeței: configurația priorității SPI/MCU și adaptarea secvenței de pin.

Reglarea luminii de fundal: personalizare luminozitate, temperatura culorii (2700K–6500K) și metoda de reglare a luminii (PWM/analogic).

Tratamentul suprafeței: Acoperire anti-orbire, acoperire anti-amprentă și opțiuni de laminare lucioasă/mat.

Modificarea factorului de formă: reglarea lungimii FPC și a poziției interfeței, cu suport pentru perforarea personalizată.

Integrare cu ecran tactil: Ecran tactil rezistiv/capacitiv (suportă atingere cu până la 10 puncte).

Fluxul procesului

Analiza cerințelor: Consultarea echipei tehnice pentru a confirma rezoluția, interfața și cerințele de mediu.

Proiectare soluție: Furnizare de diagrame de conectare a circuitelor și cod de inițializare a driverului (compatibil cu Arduino, STM32, Raspberry Pi).

Fabricarea probelor: Livrarea a 3–5 probe de testare în 5–7 zile lucrătoare.

Verificare și depanare: Asistență pentru testarea afișajului, optimizarea consumului de energie și testarea creșterii temperaturii.

Producție de probă în loturi mici: lot inițial de 50–500 de unități, însoțit de rapoarte de inspecție.

Producție în masă: Livrare în 15-20 de zile, cu documentația de calitate a lotului furnizată.
