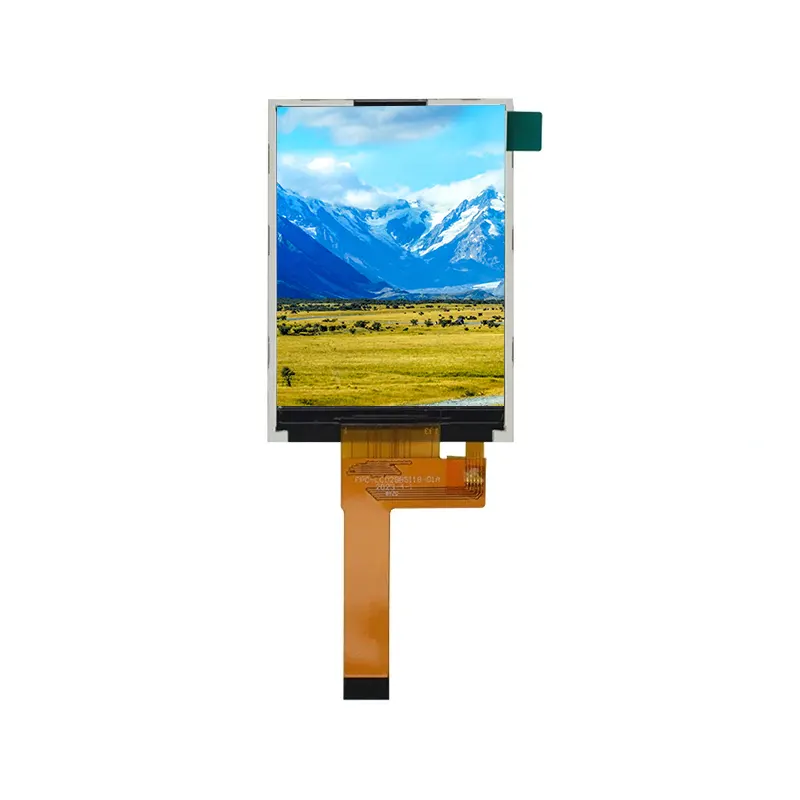

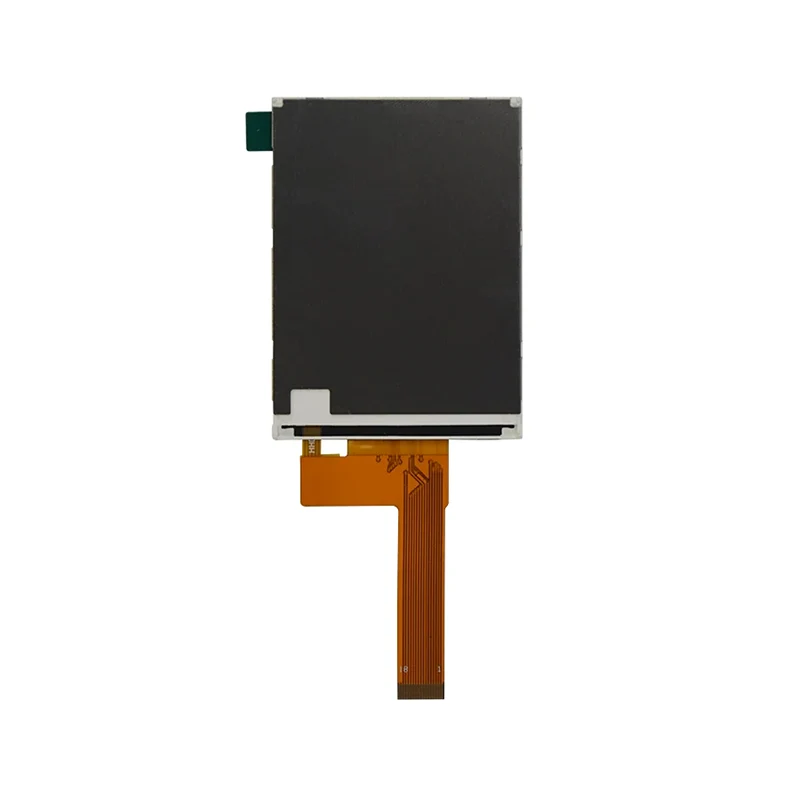

Modul grafic standard TN TFT LCD de 2,7 inchi

Modulul grafic standard TN TFT LCD de 2,7 inchi este utilizat în principal în LCD-uri industriale și inteligente pentru acasă. Ca:

1. Terminal portabil industrial

Handheld-uri industriale: LCD-uri personalizate pentru scanere PDA/coduri de bare

LCD-uri durabile | Perfect pentru detectoare industriale și terminale de date

LCD-uri avansate pentru scanere de inventar și imprimante portabile

Afișaje de înaltă calitate – Construite pentru dispozitive portabile industriale

2.Acasă inteligentă

Panouri de control Smart Home | Soluții LCD avansate personalizate

LCD-uri durabile pentru aparate de cafea, aspiratoare robot și cuptoare

Afișaje Smart Home – de înaltă calitate și personalizat

Detalii

Specificații pentru modulul de ecran LCD TN TFT LCD de 2,7 inchi personalizate Tianfu

O experiență de aplicație în lumea reală de la Tianfu: Perspectivă de la un producător de terminale de date mobile

"Când am dezvoltat PDA-ul industrial de nouă generație, acest modul grafic standard TN TFT LCD de 2,7" a devenit alegerea noastră supremă. Iluminarea sa de fundal de înaltă luminozitate (am personalizat versiunea de 500 cd/m²) și tratamentul anti-orbire au rezolvat complet problema dificilă a recunoașterii conținutului ecranului în condiții de lumină puternică în aer liber."

„Raportul de ecran lat de 960×240 este foarte compatibil cu logica de interacțiune a terminalelor de date mobile: spațiul orizontal este suficient pentru a afișa complet codurile de bare și numerele de borderoi, în timp ce aspectul vertical se potrivește perfect designului clasic al interfeței de utilizare a „zonei de afișare a informațiilor + butoane fixe de jos”, permițând operarea eficientă într-un spațiu compact.”

"Caracteristica de consum redus de energie a interfeței SPI îmbunătățește în mod direct durata de viață a bateriei terminalului. Cu un consum de energie logic de numai 8 mA pentru modul, combinat cu strategia noastră de control al gradării luminii de fundal dezvoltată de către noi, durata de viață generală a bateriei dispozitivului a crescut cu aproximativ 18% în scenariile de operare continuă de scanare."

„Stabilitatea la temperatură largă (-20°C până la +70°C) și fiabilitatea mecanică a modulului au trecut testele noastre riguroase, inclusiv cicluri de temperatură înaltă și scăzută și teste de cădere de 1,2 metri, îndeplinind pe deplin cerințele de durabilitate în mediile industriale.”

Optimizare și asistență direcționată

Oferim soluții îmbunătățite pentru astfel de aplicații:

Caracteristici exclusive: Driver de iluminare de fundal îmbunătățit (care acceptă reducerea luminii PWM/trezire rapidă), atingere cu mănuși, design anti-interferențe și kit pentru modul de economisire a energiei.

Personalizare industrie: Sunt disponibile versiuni personalizate optimizate pentru scenarii precum logistica expres, depozitarea lanțului de frig și inspecțiile în aer liber.

Asistență rapidă: Oferiți modele de referință compatibile cu motoare de scanare obișnuite, instrumente de testare a liniei de producție și garanție de aprovizionare pe termen lung.

Feedback-ul clienților

"În ultimele 18 luni, am folosit cumulativ peste 35.000 de unități din acest modul în trei dintre produsele noastre terminale. Ceea ce ne satisface cel mai mult este consistența excelentă a lotului și răspunsul extrem de rapid al suportului tehnic, care oferă o garanție solidă pentru producția noastră pe scară largă și întreținerea post-vânzare. Tianfu este o fabrică de LCD de încredere și personalizată, avem întotdeauna încredere în ei."

Aplicație pentru modulul ecranului LCD TFT Tianfu de 2,7 inchi

Tianfu Leading Time

FAQ

Î1: Cum să alegi între interfețele SPI și RGB?

R: Cele două interfețe îndeplinesc cerințe diferite ale aplicației:

Interfața SPI are un număr mic de pini (de obicei 3-4 linii de date), ideal pentru scenariile în care resursele pinii MCU sunt limitate și cerințele privind rata de reîmprospătare sunt scăzute, cum ar fi afișarea de imagini statice sau actualizarea lent a datelor.

Interfața RGB permite transmiterea paralelă a datelor cu o rată de reîmprospătare mai mare, potrivită pentru afișarea de conținut dinamic, videoclipuri sau grafice care se schimbă rapid, dar necesită mai multe resurse de pin.

Î2: De ce iluminarea de fundal necesită o tensiune relativ ridicată de 8,7–10,2V?

R: Acest modul adoptă un design de iluminare de fundal cu mai multe LED-uri conectate în paralel. O cerință de tensiune relativ ridicată înseamnă de obicei că iluminarea de fundal constă din mai multe LED-uri conectate în serie, care pot oferi o luminozitate uniformă și suficientă. În utilizarea efectivă, este necesar un circuit dedicat pentru driverul de iluminare de fundal; nu poate fi conectat direct la o sursă de alimentare logică de 3,3 V.

Î3: Intervalul de temperatură de funcționare al modulului îndeplinește cerințele aplicațiilor industriale?

A: Da. Intervalul de temperatură de funcționare de la -20°C la +70°C acoperă cerințele majorității mediilor industriale. Pentru medii mai extreme (cum ar fi frig sever în aer liber sau ateliere cu temperaturi ridicate), putem oferi o versiune cu temperatură largă (necesită personalizare) care îndeplinește cerințele speciale de la -40°C până la +85°C.

Î4: Intervalul de temperatură de funcționare al modulului îndeplinește cerințele aplicațiilor industriale?

A: Da. Intervalul de temperatură de funcționare de la -20°C la +70°C acoperă cerințele majorității mediilor industriale. Pentru medii mai extreme (cum ar fi frig sever în aer liber sau ateliere cu temperaturi ridicate), putem oferi o versiune cu temperatură largă (necesită personalizare) care îndeplinește cerințele speciale de la -40°C până la +85°C.

Î5: Cum să conduci acest ecran de afișare? Ce circuite periferice sunt necesare?

R: Un sistem de bază necesită:

Sursă de alimentare logică de 3,3 V (precizie ±5%)

Circuit driver de iluminare de fundal 8–10V (curent constant 15–25mA)

MCU sau controler de afișare (care acceptă interfața SPI sau RGB)

Opțional: controler cu ecran tactil (pentru versiunile cu atingere)

Oferim diagrame complete de circuit de proiectare de referință și coduri eșantion de driver (platforme compatibile precum STM32, ESP32 și Arduino).

Î6: Ce aspecte de personalizare sunt acceptate pentru acest ecran de afișare?

R: Oferim servicii de personalizare modulară de vârf, cu opțiuni principale de personalizare, inclusiv:

Personalizare interfață și pin

Reglați poziția conectorului FPC și ordinea pinilor pentru a se potrivi cu aspectul PCB-ului dvs

Personalizați seturile de comenzi de interfață SPI pentru a se potrivi cu cipul principal de control

Adăugați interfața I2C pentru ecrane tactile sau senzori de lumină ambientală

Ajustarea performanței optice

Înlocuiți materialele cu cristale lichide cu unghiuri de vizualizare diferite (IPS/FFS/TN)

Reglați luminozitatea luminii de fundal (gamă opțională: 150–800 cd/m²)

Modificați unghiul polarizatorului (0°/90°/180°/270°)

Adăugați tratamente de suprafață, cum ar fi anti-orbire și anti-amprentă

Adaptarea structurii mecanice

Reglați grosimea totală a modulului (grosime minimă de până la 1,8 mm)

Modificați lungimea FPC și direcția de ieșire a cablului

Adăugați sau reduceți pozițiile orificiilor de montare

Adaptați designul cadrului pentru cerințele specifice de etanșare

Adaptabilitate specială la mediu

Versiune cu temperatură largă (-40°C până la +85°C)

Versiune cu luminozitate ridicată pentru vizibilitate în aer liber

Design ranforsat rezistent la vibratii
