Modul de ecran LCD TN TFT de 2,8 'de 2,8' 8 biți

TIANFU 2,8 '8 biți Standard TN TFT LCD Modul de ecran: funcționare robustă -20 ° C până la +70 ° C (depozitare: -30 ° C până la +80 ° C) cu driver ST7789V, culori 262k și 500: 1 contrast. Suportă interfețe paralele SPI/RGB/pe 8 biți. Dispune de lumină de fundal cu 4 conducătoare (3,2V, 80mA, 280 Cd/m²), răspuns de 16ms și design compact 50.0 × 69.20 × 2,9 mm. Modulul de ecran LCD TN TFT de 2,8 '8' 8 biți este construit pentru HMI auto, controale industriale și IoT în aer liber cu rezistență termică de șoc/umiditate.

Trimite o anchetă

Descriere produs

Susținerea comenzilor de încercare cu lot mic și proiectele de firmware/interfață personalizate, fabrica de ecran LCD China Tianfu TFT, asigură o integrare perfectă în controale inteligente/instrumente portabile, susținute de o garanție de 12 luni.

TIANFU 2,8 '8 biți standard TN TFT Modul LCD LCD în funcții de stoc

1. Durabilitate de calitate industrială

Funcționează în -20 ° C până la +70 ° C cu 90% rezistență la umiditate și supraviețuiește testelor de șoc termic (-20 ° C ↔70 ° C), asigurând fiabilitatea în medii industriale auto, exterioare și dure.

2. Flexibilitatea interfaței multi

Suportă interfețe paralele pe 8 biți, SPI și seriale, compatibile cu Diverse MCU-uri pentru integrarea perfectă și timpul de dezvoltare redus.

3. Afișare performantă

Rezoluție 240 × 320 cu culori de 262k, raport de contrast 500: 1 și timp de răspuns de 16ms pentru imagini crocante în aplicații dinamice.

4. Eficiența energetică optimizată

Intrarea de tensiune largă (2,5-3,6V) și lumina de fundal cu 4 conducătoare eficientă din punct de vedere energetic (3,2V @80mA, 280 Cd/m²) minimizează consumul de energie fără a compromite luminozitatea.

TIANFU personalizat de 2,8 '8 biți TN TN TFT Specificația modulului LCD LCD

Tip de afișare	2,8 "TFT-LCD (în mod normal alb, transmisiv)
Rezoluţie	240 × 320 pixeli (grafică-matrice punct)
Zona activă	43,20mm (w) × 57.60mm (h)
Driver IC	ST7789V
Tensiune logică (VCC)	2.5–3.6V (tip. 3.3V)
Tensiune de intrare (will/vih)	Low: GND - 0.2 × VCC / High: 0,8 × VCC - VC
Configurare de fundal	4 LED -uri albe în paralel (80mA 3.2V)
Luminozitate de fundal	250–300 Cd/m² (Typ. 280 Cd/m²)
Dimensiuni contur	50,0 mm (W) × 69.20mm (h) × 2,9 mm (T)
Temperatura de funcționare	-20 ° C până la +70 ° C (90% RH MAX)
Temperatura de depozitare	-30 ° C până la +80 ° C (80% RH MAX)
Raport de contrast	500: 1 (tipic)
Timpul de răspuns	16ms (tipic)
Unghiul de vizualizare	- orizontal: ± 45 ° (CR≥10) - Vertical (sus/jos): 50 °/20 ° (CR≥10)
Gamut Color (CIE 1931)	Alb: (0,301x, 0,337y) Roșu: (0,621x, 0,332y) Verde: (0,294x, 0,577y) Albastru: (0,141x, 0,157y)
Transmitere	6,4% (tipic)
Tip de interfață	- Paralelă MCU pe 8 biți (TIMING 8080) -serial pe 9 biți pe 3 linii -Serial 2-data-lane -serial pe 8 biți pe 4 linii

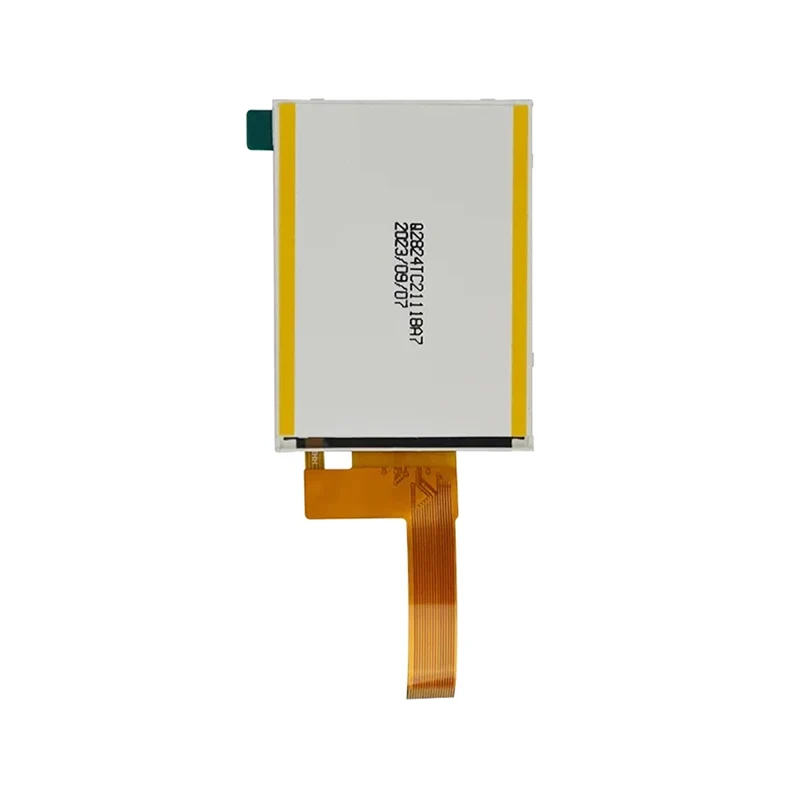

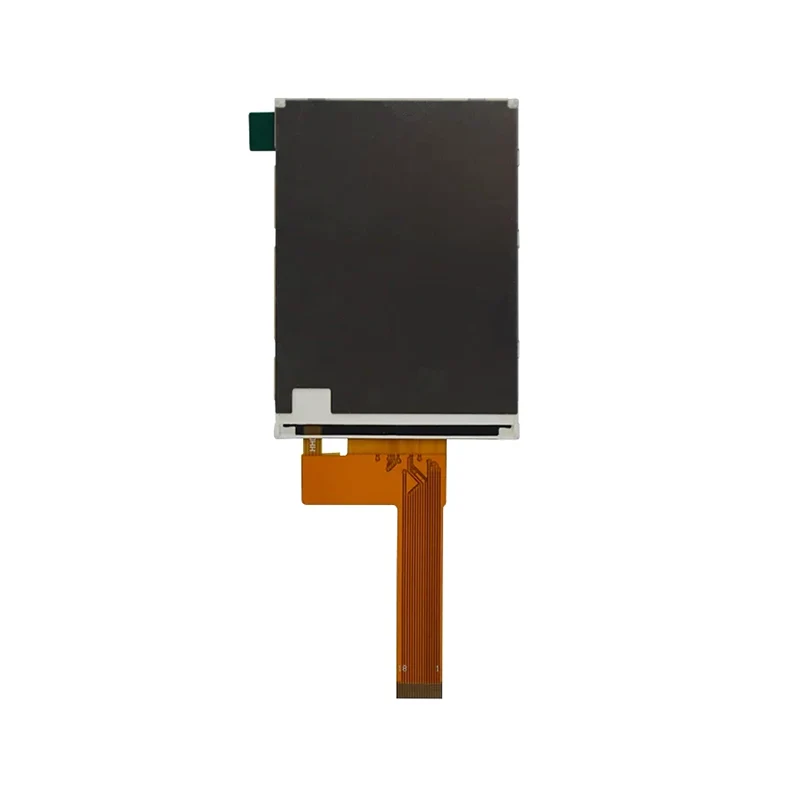

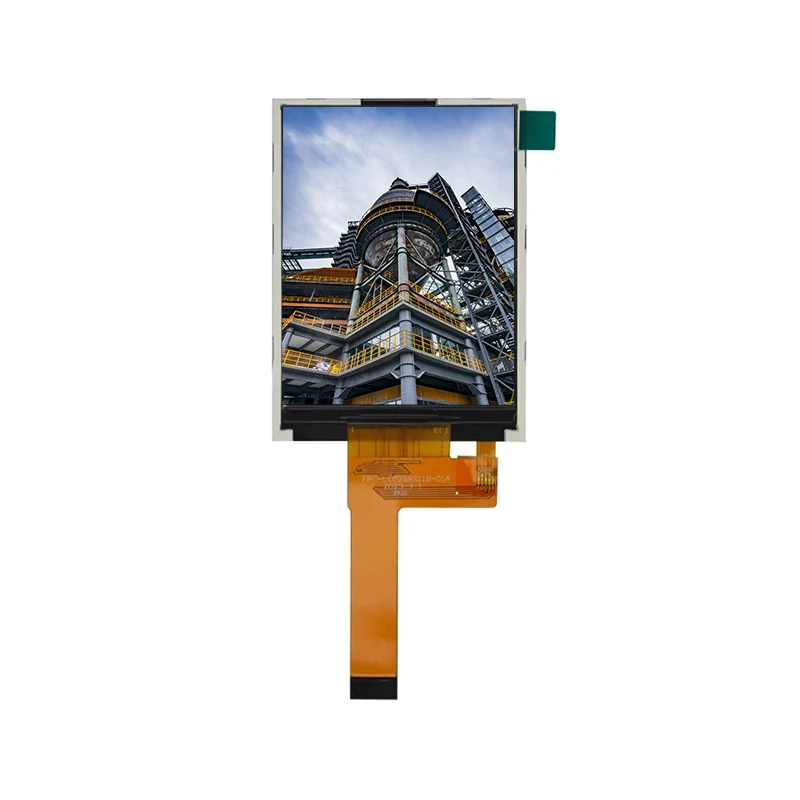

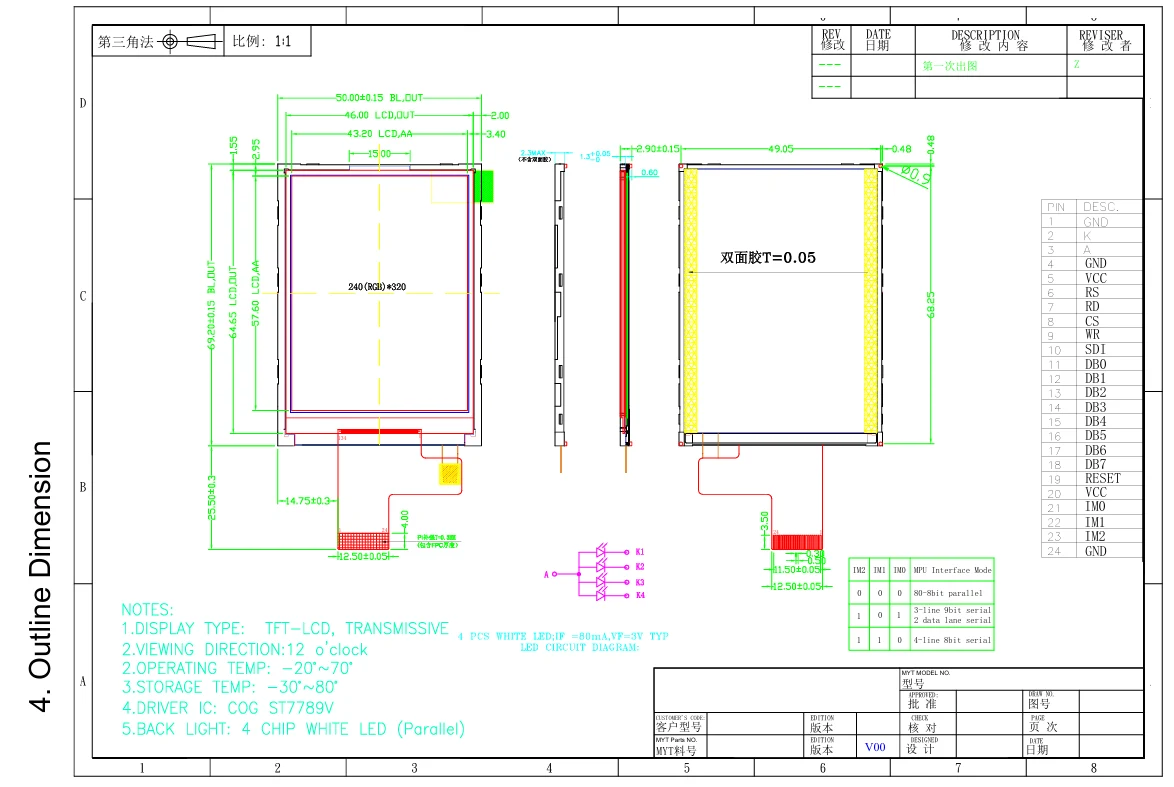

TIANFU 2.8 '8 biți standard TN TFT TFT LCD Ecran Detalii

Aplicație cu ecran LCD standard TNFU TN TN TN

TIANFU Timp de conducere

Produse standard		Produse personalizate
Cantitatea comenzii	Timpul de livrare	Tip de personalizare	Timpul de livrare
1-30 PC	Imediat	General	5-8 săptămâni
31-100 PC-uri	1 săptămână	FPC	4 săptămâni
101-500 PC	1-2 săptămâni	CTP	6 săptămâni
501-1000 PC	2-5 săptămâni	B/L.	6 săptămâni
1001-5000 buc	4-5 săptămâni	Driver Board	8 săptămâni
5000+ PC -uri	5-7 săptămâni	Panou LCD	16 săptămâni
