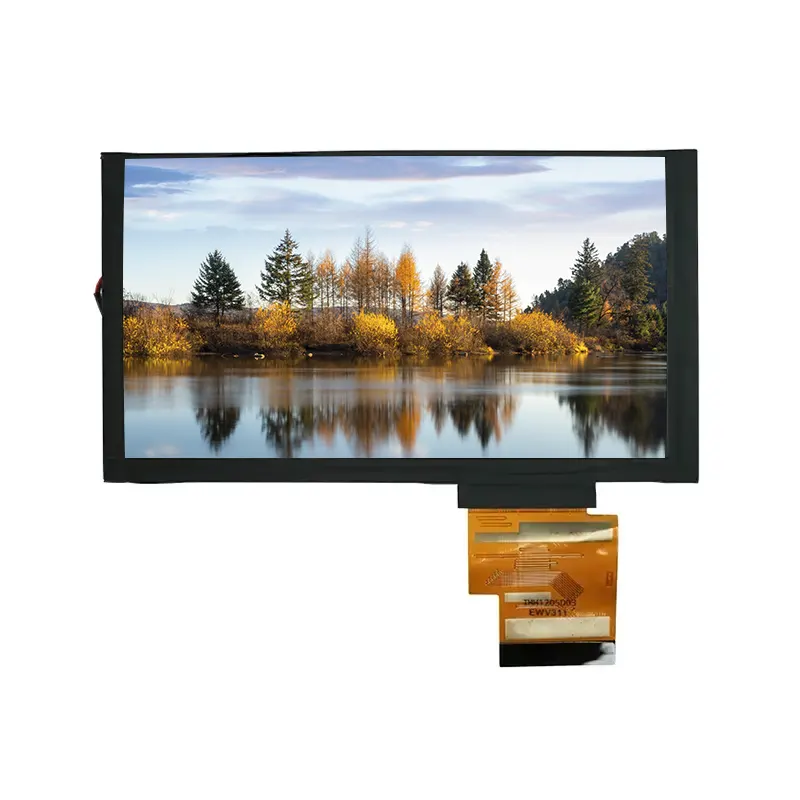

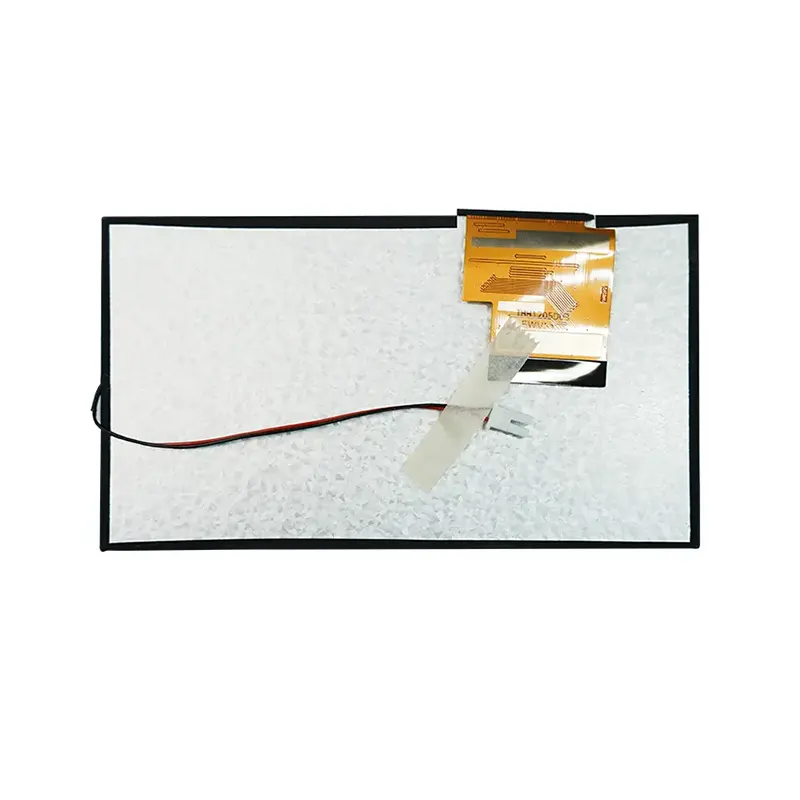

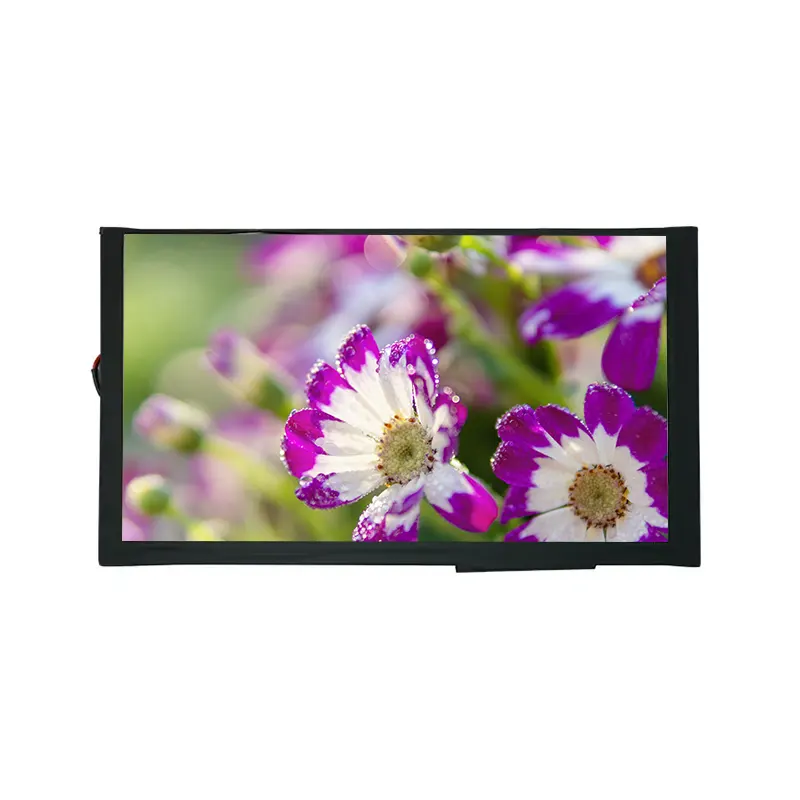

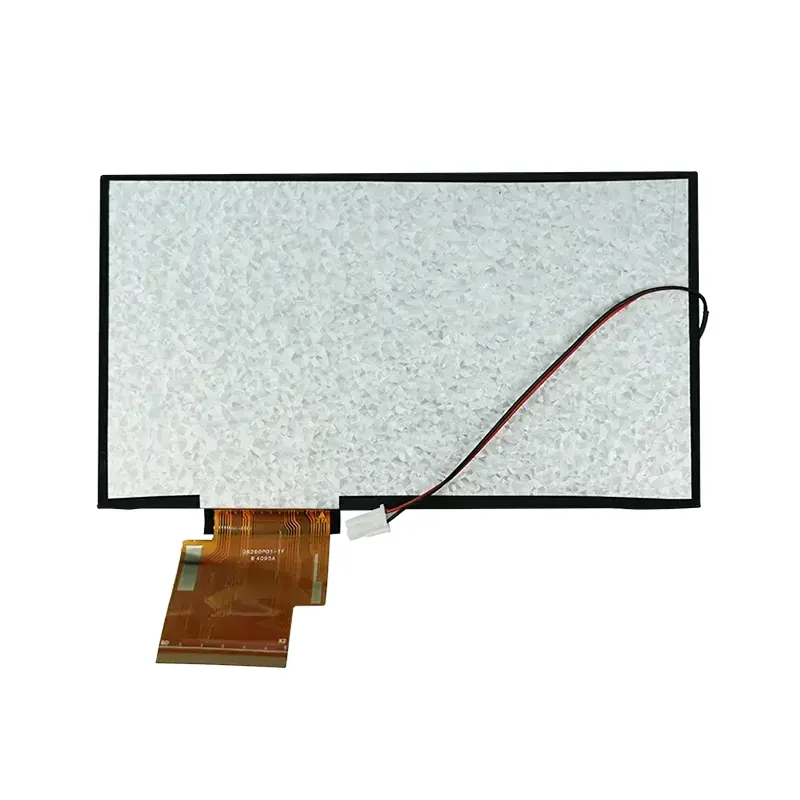

Modul cu ecran LCD TFT TN de 6,2 inchi

Principalele scenarii de aplicare

• Panouri de control industriale: echipamente de automatizare a fabricii, sisteme de control PLC, interfețe om-mașină (HMI)

• Sisteme de afișare în interiorul vehiculului: tablouri de bord pentru vehicule comerciale, terminale pentru vehicule logistice, ecrane speciale de control pentru vehicule

• Afișaje pentru echipamente de exterior: sisteme de monitorizare a energiei solare, terminale de plată în aer liber, afișaje de informații publice

• Afișaje pentru echipamente medicale: instrumente medicale portabile, afișaje auxiliare pentru echipamente de diagnostic

• Smart Home Control: Panouri de control pentru automatizarea clădirilor, sisteme inteligente de control central

Modul de ecran LCD TFT Tianfu 6,2' Wide Temp TN În stoc Specificații

Tianfu Personalizat 6.2' Wide Temp TN TFT LCD Ecran Modulul Detalii

Avantaje de performanță optică

Afișaj cu luminozitate ridicată: Cu o luminozitate tipică de 500 cd/m², este de aproape două ori mai luminos decât afișajele standard pentru consumator (250-300 cd/m²), asigurând o vizibilitate perfectă chiar și în lumina directă a soarelui sau în lumină ambientală puternică.

Unghiuri largi de vizualizare: realizează un unghi de vizualizare de 150° (CR≥10) atât pe orizontală, cât și pe verticală. Această caracteristică este crucială atunci când mai mulți operatori trebuie să vizualizeze ecranul simultan sau când dispozitivul este instalat în poziții neconvenționale.

Răspuns rapid: un timp total de răspuns de 25 ms (creștere + scădere) asigură actualizări dinamice ale informațiilor fără estompare de mișcare, făcându-l potrivit pentru afișarea datelor în timp real, monitorizarea fluxurilor și interfețe animate de bază.

Performanță de culoare: se mândrește cu o gamă de culori NTSC de 50%. Deși nu este la fel de extins precum afișajele pentru consumatori de ultimă generație, acesta îndeplinește pe deplin cerințele pentru indicatorii industriali, notificările de stare și vizualizarea grafică a datelor.

Adaptabilitate și fiabilitate la mediu

Funcționare largă la temperatură: intervalul de temperatură de funcționare de la -20°C până la 70°C, potrivit pentru medii, de la depozite reci până la ateliere cu temperaturi ridicate. Intervalul de temperatură de depozitare este și mai larg la -30°C până la 80°C, asigurând siguranță în timpul transportului și depozitării.

Sistem robust de iluminare de fundal: utilizează o serie de 21 de LED-uri albe cu un design de alimentare de 9,6 V/210 mA, oferind o iluminare de fundal uniformă și stabilă, cu o durată de viață tipică de peste 50.000 de ore.

Controlul calității producției

• Eșantionare aleatorie pentru testarea la temperatură ridicată și umiditate ridicată (85°C/85%RH timp de 240 de ore) per lot.

• Testare de șoc termic (-20°C ⇄ 70°C pentru 1000 de cicluri).

• Testare la vibrații și șocuri mecanice pentru a îndeplini cerințele de instalare a echipamentelor industriale.

Garanția de consistență a performanței

• Uniformitatea luminozității controlată la peste 85%.

• Nicio garanție a pixelilor luminoși/întunecați (gradul de pixeli zero defecte disponibil la cerere).

• Consistența culorii între loturi controlate cu ΔE < 5.

Suport pentru compatibilitate și integrare

• Suporta interfata standard RGB, compatibila cu procesoarele industriale mainstream.

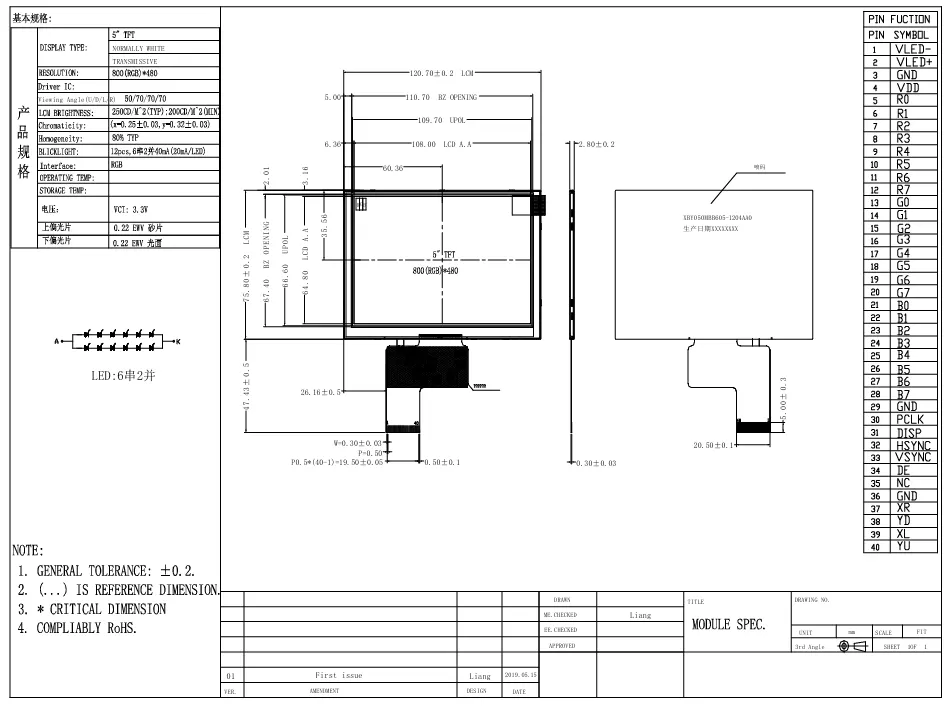

• Oferă documente detaliate de definire a interfeței și specificații de sincronizare.

• Panouri tactile opționale rezistive sau capacitive (vândute separat).

• Oferă modele de circuite de referință și exemple de coduri de inițializare.

Ce a făcut Tianfu alegerea clienților noștri timp de 16 ani?

Un deceniu de expertiză: Cu peste 10 ani dedicați soluțiilor de afișare industrială, înțelegem profund cerințele unice ale aplicațiilor industriale. Spre deosebire de afișajele de calitate pentru consumatori care acordă prioritate culorilor extreme și profilurilor subțiri, ne concentrăm pe fiabilitate, adaptabilitate la mediu și stabilitate pe termen lung.

Performanță dovedită pe teren: modulele noastre de afișare au fost validate în peste 5.000 de implementări industriale din întreaga lume, inclusiv:

• Sisteme de monitorizare a energiei eoliene în frigul extrem al Europei de Nord (Funcționare continuă la -25°C)

• Instrumentare platforme de foraj petrolier la temperaturile ridicate din Orientul Mijlociu (temperaturi ambientale de 50°C+)

• Terminale 24/7 Manufacturing Execution System (MES).

Angajamentul de suport tehnic

• Furnizarea de documentație tehnică cuprinzătoare și ghiduri de integrare.

• O echipă de suport tehnic cu o medie de peste 8 ani de experiență în produse electronice industriale.

• Suport pentru testarea probelor și livrare rapidă pentru comenzile cu loturi mici.

• Un angajament de aprovizionare pe termen lung și de suport pentru ciclul de viață pentru produsele industriale.

Un caz de la clientul nostru: Upgrade de afișare pentru terminale inteligente de logistică de depozit

Antecedente și provocări ale clienților: Un mare centru logistic de comerț electronic avea nevoie urgent de modernizarea afișajelor terminalelor sale mobile de date (PDA) din depozit. Ecranele originale nu aveau suficientă luminozitate sub iluminarea de mare intensitate a depozitului, ceea ce făcea dificil pentru operatori să citească scanările codurilor de bare și informațiile de inventar. În plus, fluctuațiile semnificative de temperatură din cadrul depozitului (de la zonele de depozitare la rece până la condițiile de vară cu temperaturi ridicate) au făcut ca ecranele standard să încetinească sau să se defecteze, afectând grav eficiența și acuratețea sortării.

Soluția noastră: clientul a adoptat modulul nostru de ecran LCD TFT TN cu 6,2 inchi. Luminozitatea sa ridicată de 500 cd/m² asigură o vizibilitate clară sub toate tipurile de iluminare. Gama largă de temperatură de funcționare de -20°C ~ 70°C se adaptează perfect la mediul complex al depozitului, garantând funcționarea stabilă a dispozitivului pe tot parcursul anului. În plus, unghiul larg de vizualizare de 150° permite operatorilor să citească cu ușurință informațiile indiferent de modul în care țin dispozitivul.

Rezultate aplicații: După modernizarea echipamentului, eficiența sortatoarelor care citesc informațiile de pe ecran s-a îmbunătățit cu peste 30%, iar rata de eroare cauzată de problemele de afișare a scăzut semnificativ. Feedback-ul clienților indică faptul că fiabilitatea afișajului a redus drastic timpul de oprire a echipamentelor pentru întreținere, oferind o bază solidă pentru „funcționarea regulată a sistemului logistic inteligent”.

Î1: Este vizibil acest afișaj în aer liber în lumina directă a soarelui?

A: Da, absolut. Designul cu luminozitate ridicată de 500 cd/m² este conceput special pentru condiții de exterior și condiții de lumină ambientală ridicată. În comparație cu ecranele standard ale telefoanelor mobile (de obicei 300-400 cd/m²), afișajul nostru menține o lizibilitate excelentă în lumină puternică. Vă recomandăm să-l asociați cu un tratament de suprafață anti-orbire (AG) pentru rezultate optime.

Î2: Intervalul de temperatură de funcționare de la -20°C la 70°C include temperatura de pornire?

R: Da, acesta este intervalul complet de temperatură de funcționare, inclusiv pornirile la rece și la cald. La -20°C, afișajul poate dura puțin mai mult pentru a atinge luminozitatea maximă (de obicei 30-60 de secunde), dar se va afișa normal. Pentru aplicații mai extreme, putem furniza versiuni speciale la cerere.

Î3: Este suficient un raport de contrast de 140:1? Pare mai jos decât produsele de consum.

R: Standardele raportului de contrast pentru afișajele industriale diferă de produsele de consum. Cifra 140:1 este măsurată la o luminozitate ridicată de 500 cd/m². Performanța vizuală reală este cu mult superioară ecranelor consumatorilor care funcționează la același nivel de luminozitate. Optimizarea noastră asigură cea mai bună lizibilitate posibilă în medii industriale, care sunt adesea supuse interferențelor luminii ambientale.

Î4: Un timp de răspuns de 25 ms va cauza estomparea mișcării?

R: Pentru aplicațiile industriale, un timp de răspuns total de 25 ms este complet adecvat. Interfețele industriale constau în principal în actualizări de date și indicatori de stare, mai degrabă decât în ​​redarea video de mare viteză. Acest timp de răspuns asigură actualizări fără probleme ale datelor dinamice, oferind în același timp o mai bună stabilitate a tensiunii și o durată de viață mai lungă.

Î5: Acceptă funcționalitatea tactilă?

R: Acest produs este un modul de afișare de bază, dar putem oferi o soluție completă de integrare cu afișaj + atingere. Colaborăm cu câțiva furnizori de panouri tactile de înaltă calitate pentru a oferi soluții de atingere rezistive (mai bune pentru operarea cu mănuși) sau capacitive, asigurându-ne că performanța optică și fiabilitatea se potrivesc perfect.

Î6: Care este durata de viață a LED-urilor de iluminare de fundal și este dificilă înlocuirea?

R: Sistemul de iluminare de fundal este proiectat pentru o durată de viață de peste 50.000 de ore (aproximativ 5-6 ani în condiții normale de utilizare). LED-urile utilizează un design de matrice, astfel încât defecțiunea unui singur LED nu va duce la defectarea întregii iluminări de fundal. Pentru aplicațiile care necesită o fiabilitate mai mare, putem oferi versiuni cu design redundant.

Î7: Care este cantitatea minimă de comandă (MOQ) și care este timpul de livrare?

R: MOQ-ul pentru modelele standard este de 100 de unități, în timp ce mostrele sunt disponibile începând de la 1 unitate. Vă rugăm să consultați tabelul de mai jos pentru timpii de livrare specifici; comenzile urgente pot fi negociate pentru producție accelerată. Menținem stocuri de siguranță pentru cele mai populare modele ale noastre pentru a răspunde nevoilor urgente ale clienților noștri.
