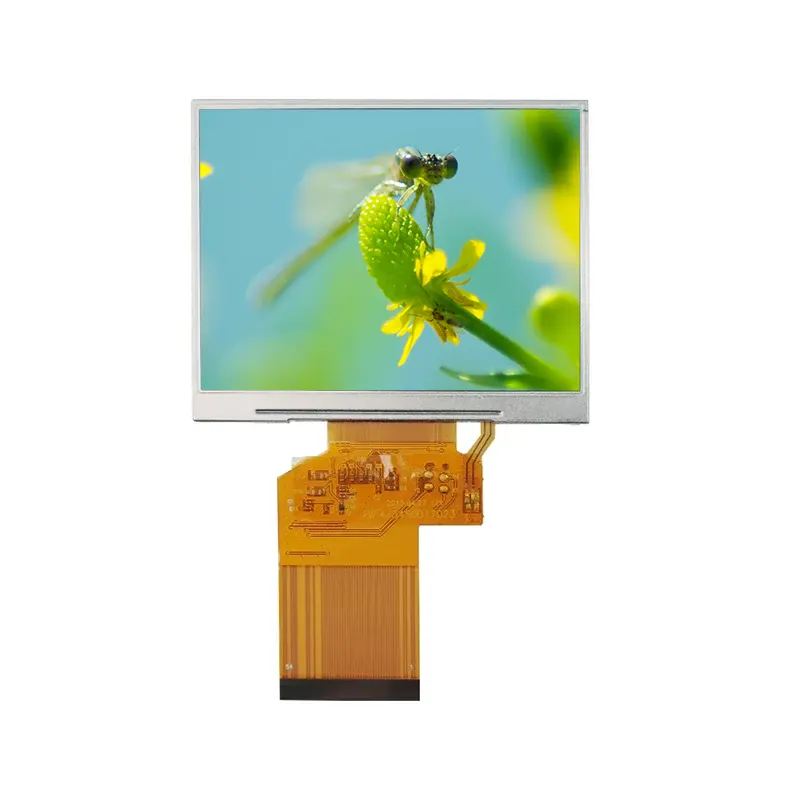

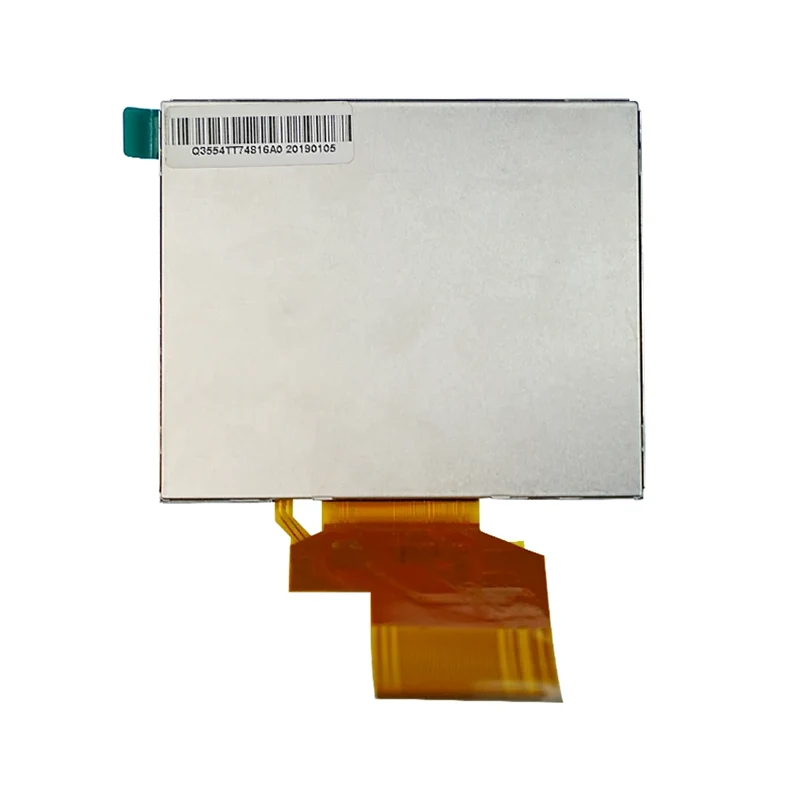

Modul de ecran LCD TFT standard industrial de 3,5 inchi

Tianfu, un producător chinez LCD specializat în afișaje de înaltă calitate, rentabile și personalizabile, oferă modulul de ecran LCD TFT TN standard industrial de 3,5 inchi. Proiectat pentru medii dure, acest modul are o rezoluție de 320×RGB×240, 16,7 milioane de culori și driverul IC HX8238D, care acceptă interfețe versatile (24-bit RGB, Serial RGB, CCIR601/656) pentru o integrare perfectă în sistemele industriale. Specificațiile cheie includ adaptabilitate la temperatură de calitate industrială (-20°C ~ +70°C în funcționare, -30°C ~ +80°C stocare), iluminare de fundal cu 6 LED-uri, raport de contrast de 350:1 și dimensiuni compacte (76,90×63,9×3,26 mm).

Caietul de sarcini

Detalii modul de ecran LCD TFT Tianfu de 3,5 inchi

Indiferent dacă este utilizat în interfața om-mașină (HMI), contoare de afișare a stării, ecrane portabile de dispozitive sau terminale de redare multimedia, modulul de ecran LCD TFT standard industrial de 3,5 inchi oferă soluții de afișare clare, stabile și fiabile.

1. Control industrial și automatizare

· Panouri de control PLC și interfețe om-mașină (HMI)

· Instrumente de testare portabile (multimetre, osciloscoape)

· Panouri de operare robot industriale/automatizare

· Unități de control de la distanță (Macarale, Mașini de construcții)

· Terminale portabile de achiziție și inspecție de date

2.  Casa inteligentă și Internetul lucrurilor (IoT)

· Panouri de control Smart Home/Ecrane de control central

· Întrerupătoare inteligente de perete

· Panouri de control a aparatelor electrocasnice (aparate de aer condiționat, mașini de spălat, uși inteligente pentru frigidere/mașini de spălat gheață, mașini de spălat vase, cuptoare, cuptoare cu abur, combinații de spălare/uscare cu încărcare frontală, comenzi inteligente pentru aer condiționat/sistem de aer proaspăt, încălzitoare inteligente de apă)

3. Electronice de larg consum și echipamente comerciale

· Console de jocuri portabile, rame foto digitale, playere DVD portabile, difuzoare Bluetooth / ecrane de afișare radio, terminale POS, terminale de comandă, aparate de prezență, dicționare electronice, aparate de educație timpurie/dispozitive de învățare, tastaturi electronice, terminale portabile comerciale (terminale de comandă, scanere de coduri de bare)

De ce peste 200 de clienți continuă să ne aleagă?

Avantajele de bază

• Design cu mai multe interfețe pentru compatibilitate ridicată

Suportă simultan RGB paralel, RGB serial și CCIR656/601, permițând adaptarea flexibilă la diferite scheme principale de control și reducând costurile de ajustare hardware ale clienților.

• Adaptabilitate la mediu de calitate industrială

Se mândrește cu un interval de temperatură de funcționare de -10°C ~ +60°C și a trecut mai multe teste de fiabilitate, inclusiv stocarea la temperaturi ridicate și scăzute, ciclul de temperatură, vibrații și ESD, făcându-l potrivit pentru medii dure.

• Experiență optică și tactilă optimizată

Adoptă un film mat rezistent la inel Newton pentru a elimina franjuri de interferență și pentru a asigura o funcționare lină la atingere; duritatea suprafeței este ≥ 3H pentru rezistența la zgârieturi, ideală pentru scenarii de operare de înaltă frecvență.

• Structură mecanică precisă și design ușor de asamblat

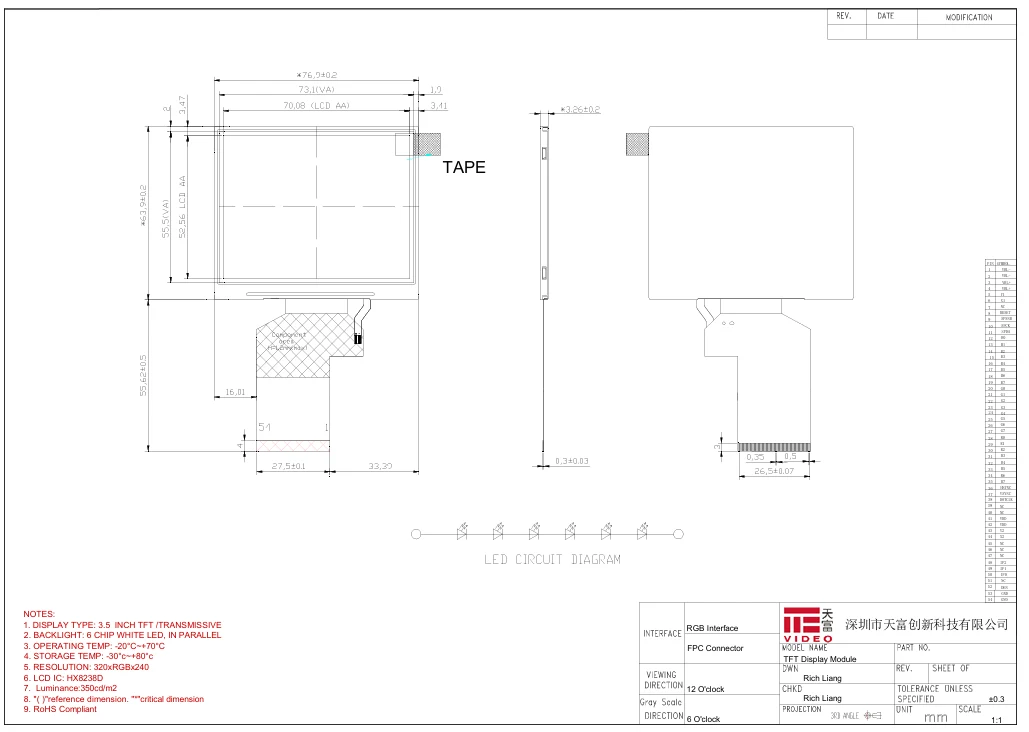

Oferă mai multe seturi de dimensiuni cheie, inclusiv AA, OD, VA și cadru de cauciuc, facilitând deschiderea structurală a orificiilor și designul de laminare ale clienților și reducând dificultatea de asamblare.

• Alimentare cu tensiune largă și consum redus de energie

Dispune de o gamă largă de tensiune de intrare de 2,6 V–3,6 V, cu sensibilitate scăzută la fluctuațiile sursei de alimentare, potrivite pentru medii alimentate cu baterii sau cu alimentare industrială.

Partenerul dvs. LCD de încredere cu 16 ani de experiență specializată --- Tianfu

Atunci când comparați mai mulți furnizori, dincolo de parametri și prețuri, ne-am dori să transmitem valoarea noastră unică ca producător de dimensiuni mici și mijlocii, cu peste 16 ani de experiență dedicată în industria afișajelor cu cristale lichide. Alegerea noastră înseamnă că obțineți mai mult decât un modul de afișare - obțineți un partener pe termen lung stabil, de încredere și foarte receptiv.

✅ Cunoaștem produsele noastre și, mai important, înțelegem nevoile dvs

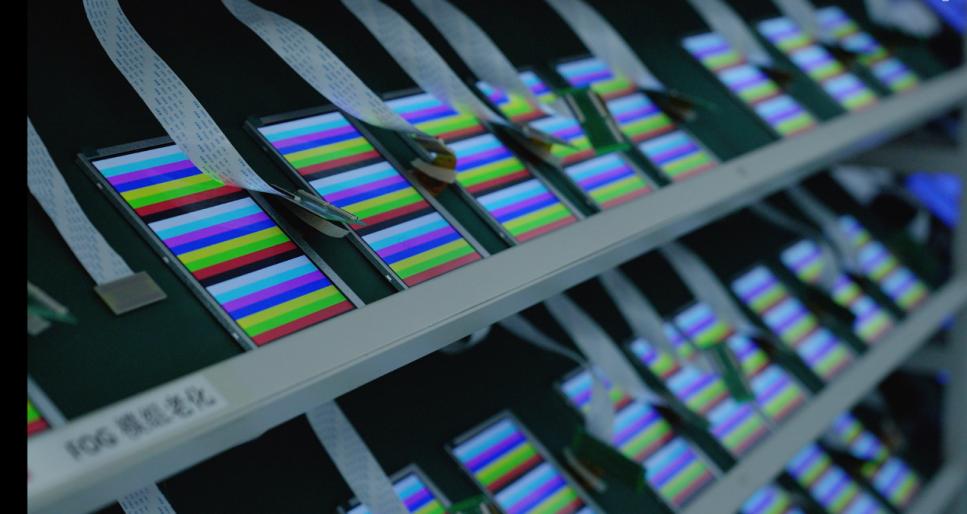

· Procese de fabricație dovedite: 16 ani de experiență acumulată ne-au oferit o stăpânire în profunzime a aplicării circuitelor integrate de driver clasice, cum ar fi HX8238D. De la lipirea COG și laminarea filmului ITO până la teste de îmbătrânire și inspecție 100%, am stabilit fluxuri de lucru de producție mature și stabile, asigurându-ne că fiecare modul pe care îl primiți oferă performanță, fiabilitate și durabilitate consistente.

· Design orientat spre punct de durere: compatibilitatea cu interfețe multiple (RGB/CCIR) a modulului și toleranța industrială la temperatură largă sunt rezultatele optimizărilor de proiectare bazate pe feedback-ul extins al clienților. Înțelegem că clienții de loturi mici și medii au nevoie de un afișaj „versatil” și robust pentru a satisface cerințele diverse ale mai multor proiecte.

✅ Scara noastră moderată înseamnă concentrare și flexibilitate mai mari

· Răspuns rapid și comunicare: Nu există proceduri greoaie tipice întreprinderilor mari. Întrebările dumneavoastră tehnice, confirmările de specificații sau cererile de modificare vor fi tratate direct de ingineri sau manageri de proiect cu experiență, cu timpii de răspuns măsurați în ore și nu în zile.

· Suport flexibil de personalizare: Indiferent dacă aveți nevoie de ajustări ale lungimii FPC, pinout-ului interfeței, luminozitatea luminii de fundal sau adaptarea în loturi mici a codurilor specifice de inițializare a firmware-ului, avem capacitatea de a răspunde rapid de inginerie. Comanda dvs. de 500 de unități este tratată cu aceeași prioritate ca și conturile cheie.

· Valoare bazată pe focalizare: suntem specializați în producția de ecrane TFT și tactile de dimensiuni mici și medii, cu toate îmbunătățirile proceselor și măsurile de control al calității centrate pe această activitate de bază. Ceea ce obțineți este rezultatul unei echipe dedicate unui domeniu de expertiză concentrat.

✅ Ne prețuim reputația, asigurând o calitate controlată și o aprovizionare stabilă

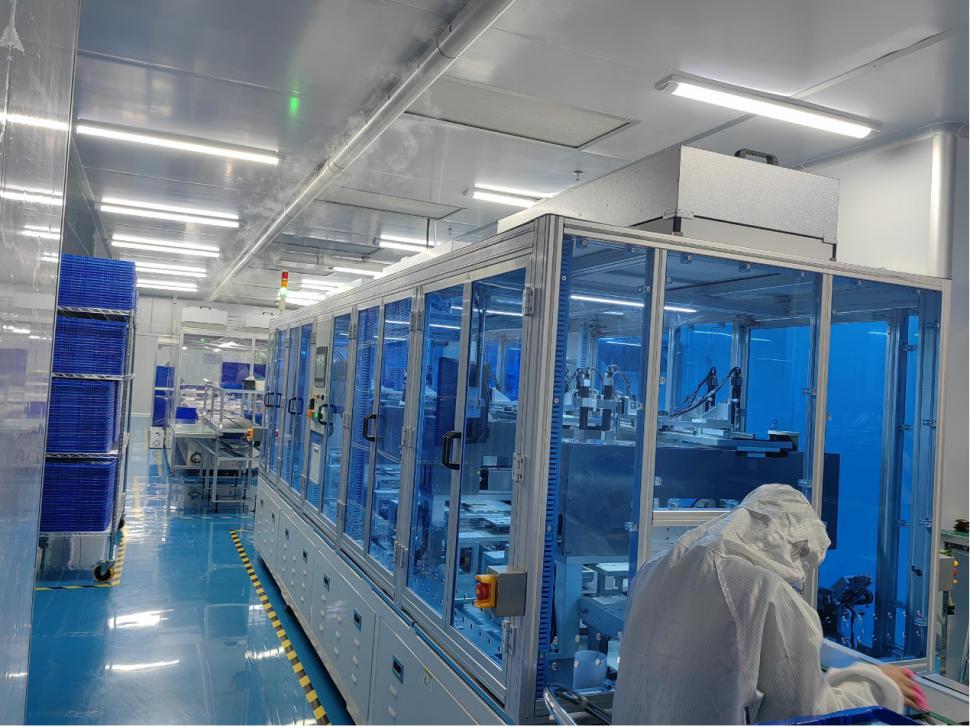

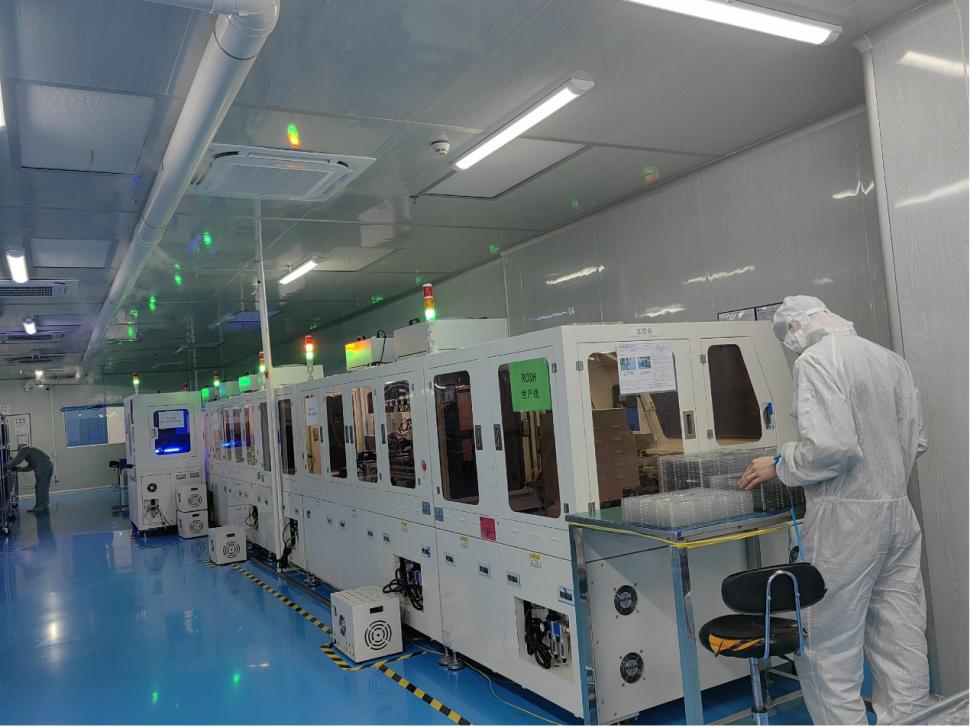

· Management intern cu ciclu complet: de la achiziționarea de materiale și plasarea SMT până la asamblarea și testarea modulelor, toate procesele critice sunt finalizate în propriile noastre unități. Acest lucru asigură trasabilitatea și controlul complet al calității, eliminând riscurile fluctuațiilor calității cauzate de externalizare.

· Angajamentul de aprovizionare pe termen lung: recunoaștem pe deplin importanța ciclului de viață al produsului pentru proiectele dumneavoastră. Pentru componentele clasice, cum ar fi HX8238D, am stabilit un sistem de inventar securizat și putem oferi aprovizionare continuă garantată, susținând nevoile dumneavoastră de producție pe termen lung fără griji.

· Cooperare transparentă: suntem bucuroși să oferim fișe detaliate, rapoarte de testare și chiar introduceri de proces. Credem că doar atunci când clienții iau decizii informate de cumpărare se pot construi parteneriate pe termen lung.

✅ Suport complet pre-vânzare și post-vânzare

· Suport de dezvoltare gata de utilizare: Fiecare modul vine cu definiții clare de interfață, coduri de driver validate (compatibile cu platformele MCU obișnuite) și referințe schematice, reducând semnificativ timpul de depanare al inginerilor dumneavoastră.

· Asistență pentru implementarea producției: dacă utilizați modulele noastre pentru prima dată, vă putem oferi instrucțiuni privind lipirea, măsurile de precauție de asamblare și teste funcționale simple, ajutându-vă să obțineți o producție în masă lină.

· Asigurare de încredere a calității: Toate modulele sunt supuse testării electrice 100% și inspecțiilor de fiabilitate a prelevării de probe înainte de expediere și sunt susținute de o garanție de calitate de 12 luni.

În rezumat, a ne alege înseamnă a alege un partener de încredere care oferă:

Produse rafinate de 16 ani de experiență în industrie + Reactivitate agilă la nevoile dvs. de personalizare ca întreprindere mică și mijlocie + Control riguros al calității, ca și cum ar fi protejat propriul nostru brand.

Poate că nu suntem cel mai mare furnizor de pe piață, dar ne angajăm să fim cel care vă înțelege cel mai bine și vă oferă cea mai mare liniște sufletească.

FAQ

Î1: Acest ecran acceptă funcționalitatea tactilă?

Da, acest modul integrează un ecran tactil rezistiv (film ITO) care acceptă atingerea într-un singur punct. Dispune de o interfață rezistivă standard cu 4 fire și necesită un cip de control tactil extern sau un MCU cu un ADC încorporat.

Î2: Puteți oferi o versiune cu atingere capacitivă?

Versiunea standard actuală vine cu atingere rezistivă. Pentru atingere capacitivă (care acceptă atingerea în mai multe puncte), vă rugăm să ne contactați pentru personalizare.

Î3: Care este diferența dintre CCIR656 și CCIR601 în interfață? Cum ar trebui să aleg?

CCIR656 este un format de semnal de sincronizare încorporat (utilizat în mod obișnuit pentru fluxurile video digitale), în timp ce CCIR601 este un format de semnal de sincronizare separat. Dacă procesorul dvs. emite semnale video standard ITU-R BT.656/BT.601 (de exemplu, anumite procesoare multimedia), conexiunea directă este fezabilă. Dacă nu sunteți sigur, vă rugăm să furnizați modelul principal de control și vă vom ajuta cu selecția.

Î4: Poate fi extins intervalul de temperatură de funcționare de la -10°C la +60°C la un interval mai larg?

Produsul standard are acest interval de temperatură. Pentru cerințele industriale de temperatură largă, cum ar fi -30°C ~ +80°C, se poate discuta personalizarea, care implică de obicei ajustări la materialele cu cristale lichide și procesele de fabricație.

Î5: Sunt disponibile plăci de driver sau plăci adaptoare potrivite?

Vă putem oferi plăci adaptoare RGB și plăci adaptoare tactile (inclusiv circuite integrate tactile) pentru a simplifica designul circuitului dumneavoastră. Vă rugăm să consultați echipa noastră de vânzări pentru detalii.

Legate de producție și utilizare

Î6: Care este nivelul de protecție ESD al modulului?

Modulul a trecut testele ESD de ±8kV (descărcare în aer) / ±4kV (descărcare de contact), îndeplinind cerințele mediilor industriale generale. Se recomandă să luați măsuri adecvate de împământare și izolație atunci când proiectați carcasa produsului.

Î7: Un timp de răspuns de 15 ms va cauza estomparea mișcării?

15 ms este timpul de răspuns tipic de la gri la gri, care este suficient pentru majoritatea scenariilor, cum ar fi controlul industrial, instrumentația și interfețele interactive. Pentru redarea video de mare viteză (de exemplu, peste 30 fps), se recomandă evaluarea performanței reale a imaginii dinamice.

Î8: Cum este conectată lumina de fundal a modulului?

Modulul în sine nu include un circuit de driver de iluminare de fundal, dar oferă pini de iluminare de fundal LED (de obicei +3,3 V și GND). Trebuie să conectați o sursă externă de curent constant sau un circuit de driver de iluminare de fundal. Curentul depinde de configurația serie-paralelă a LED-urilor de iluminare de fundal (valoare tipică: aprox. 60-100mA).
