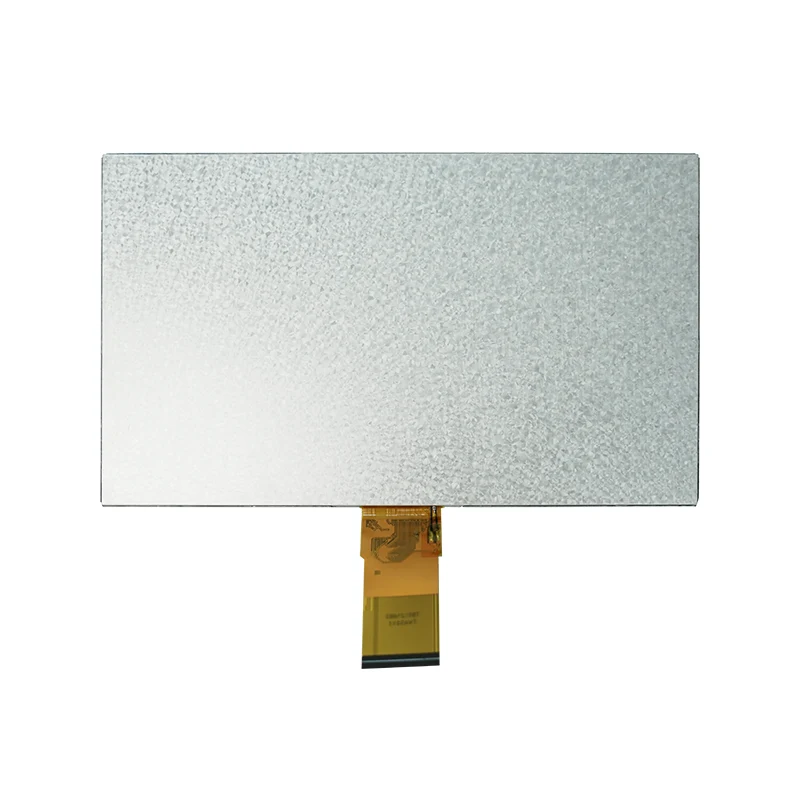

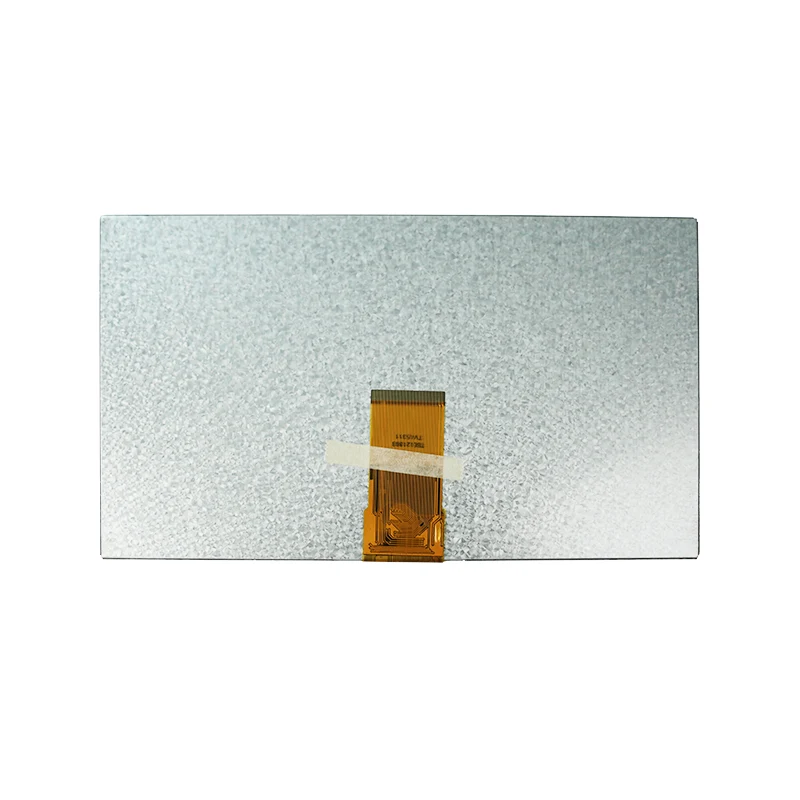

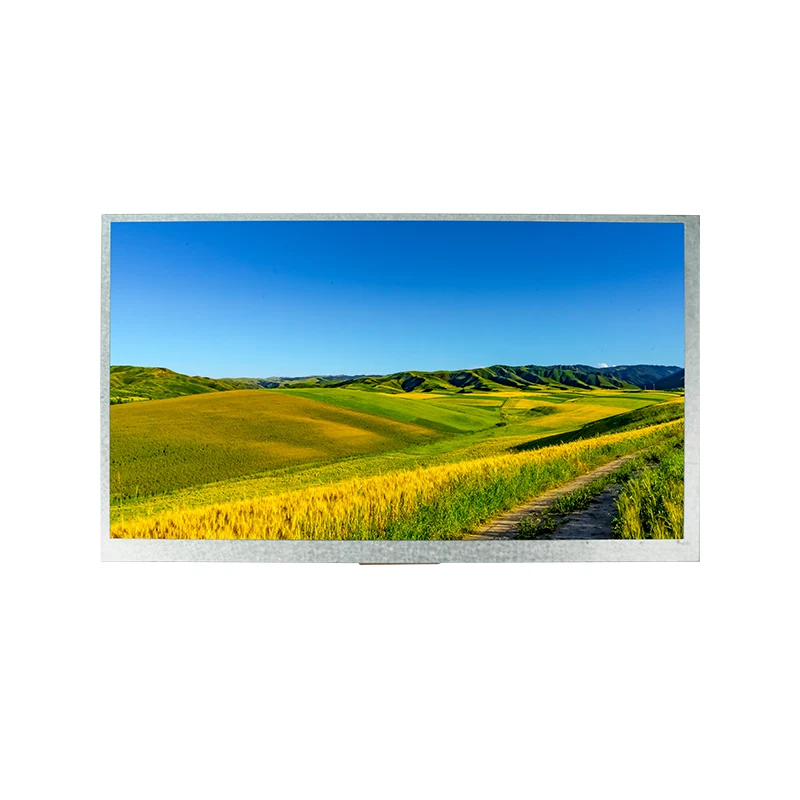

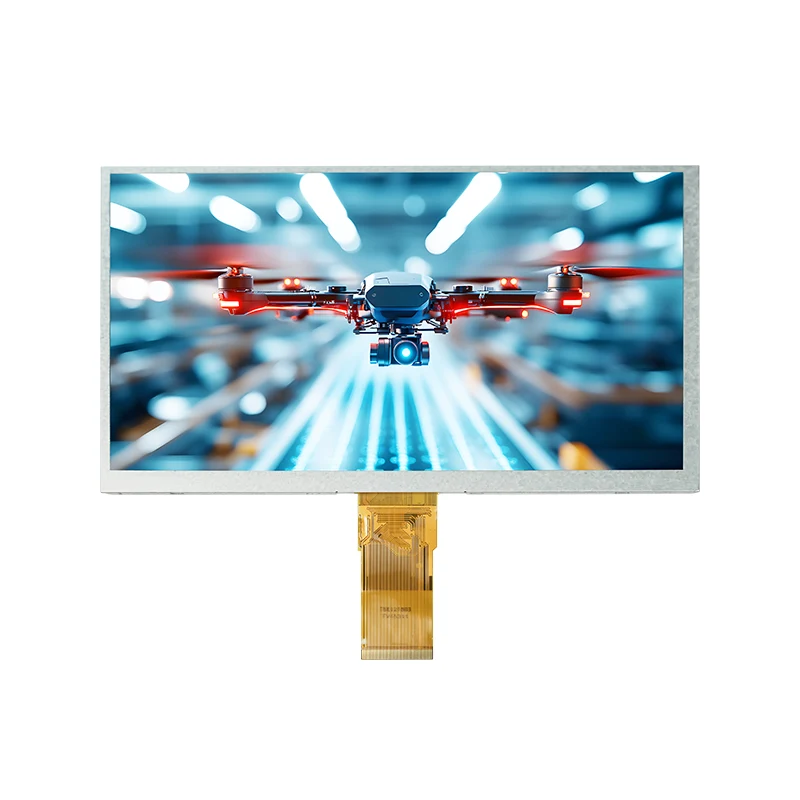

Modul de afișare LCD TFT pătrat HMI de 9,0 inchi

Tianfu oferă un modul robust de afișare LCD TFT HMI Square de 9,0 inchi cu o interfață RGB pe 24 de biți și tehnologie COG. Construit pentru automatizare industrială/medicală, acceptă FPC-uri personalizate, funcționează de la -20°C la 70°C și este susținut de o garanție fiabilă de 12 luni.

Trimite o anchetă

Descriere produs

Caracteristici cheie și avantaje

🔍Claritate de înaltă rezoluție

TFT-LCD de 9,0 inchi cu 800×480 pixeli RGB-stripe și direcția de vizualizare la ora 6 pentru o vizibilitate clară, cu unghi larg.

🔌 Integrare robustă

Interfața RGB paralelă pe 24 de biți asigură o compatibilitate perfectă cu sistemele industriale și de consum.

⚡ Ultra-Scăzut

Power Design Funcționează eficient la 2,8–3,3 V (digital) și 9,4–9,8 V (analogic), ideal pentru aplicații sensibile la energie.

🌡️Durabilitate extremă

Rezistă la funcționare de la -20℃ până la 70℃ și dispune de o lumină de fundal LED de 20.000 de ore (18 LED-uri, 120 mA) pentru medii dure.

🎯Inginerie de precizie

Tehnologia COG și tensiunea optimizată VCOM minimizează pâlpâirea, asigurând un contrast ridicat și o performanță stabilă.

Specificația modulului de afișare LCD TFT pătrat HMI de 9,0 inchi Tianfu personalizat

Specificații de bază
Dimensiunea afișajului	TFT-LCD a-Si de 9,0 inchi (transmisiv)
Rezoluţie	800(RGB) × 480 pixeli (bandă RGB)
Modul de afișare	Alb normal TN, direcția de vizualizare la ora 6
Interfață	RGB paralel pe 24 de biți (interfață MPU)
Tensiune de alimentare	Digital: 2,8–3,3 V (DVDD) Analogic: 9,4–9,8 V (AVDD) Tensiune la poartă: VGH=17–19 V, VGL=-6,6~-5,4 V
Iluminare de fundal	LED alb × 18 (curent total: 120 mA)

Evaluări maxime absolute
Temperatura de operare	-20.0℃ ~ 70.0℃
Temperatura de depozitare	-30,0℃ ~ 80,0℃

Caracteristici electrice
Tensiune de alimentare digitală (DVDD)	3,0 V (Min) / 3,3 V (Tip) / 3,6 V (Max)
Tensiune de alimentare analogică (AVDD)	9,4 V (Min) / 9,6 V (Tip) / 9,8 V (Max)
Tensiune de pornire (VGH)	17 V (Min) / 18 V (Tip) / 19 V (Max)
Tensiune de oprire a porții (VGL)	-6,6 V (Min) / -6 V (Tip) / -5,4 V (Max)
Semnal comun de antrenare a electrodului (VCOM)	3,7 V (tipic)

Specificații iluminare de fundal
Tensiune directă LED	9,0 V (Tip) / 9,9 V (Max)
Durata de viata LED	20.000 ore
Luminanță LED	≥3000 cd/m²
Luminanță LCM	120 cd/m²

Parametri de sincronizare (orizontală)
Frecvența DCLK	33,3 MHz (tipic) / 50 MHz (maximum)
Zona de afișare orizontală	800 DCLK
Lățimea pulsului HS	1 DCLK (Min) / 48 DCLK (Tip)
Verandă din spate HS	88 DCLK
Verandă din față HS	40 DCLK

Detalii

Certificari si asigurare a calitatii

Tianfu Display se angajează să furnizeze module de afișare fiabile și de înaltă calitate. Procesele noastre de producție sunt susținute de certificări recunoscute internațional și de sisteme riguroase de control al calității.

Certificare ISO 9001:2015:Flux de lucru standardizat de management al calității care asigură optimizarea continuă a performanței.
Conformitate globală:Materii prime 100% conforme RoHS și REACH, sigure pentru import direct pe piețele europene și nord-americane.
Inspecție 100% cu două porți:Fiecare modul TFT este supus testelor electrice, optice și de mediu complet automatizate înainte de ambalarea securizată.
Jurnalele de fiabilitate a loturilor: teste obligatorii de ciclizare a temperaturii, rezistență la umiditate și iluminare din spate, efectuate pe fiecare lot de producție.
Trasabilitatea lotului complet:Urmărirea unităților serializate mapate la date individuale de producție, loturi de substanțe chimice și înregistrări ale testelor de laborator.

De ce să alegi Tianfu? - Avantaje competitive

Caracteristica	Modul pătrat Tianfu 9.0" HMI	Alternativă tipică
Temperatura de operare	-20℃ ~ 70℃ (gamă largă)	0℃ ~ 50℃ (limitat)
Iluminare de fundal Durată de viață	20.000 de ore	10.000-15.000 de ore
Controlul pâlpâirii	Design VCOM + COG optimizat pentru pâlpâire minimă	Compensare de bază, pâlpâire vizibilă la luminozitate scăzută
Suport de personalizare	FPC, B/L, TP, modificări de firmware cu răspuns rapid	MOQ rigid, timpi lungi de livrare
Certificari de calitate	ISO 9001, RoHS, REACH, trasabilitate completă	Adesea documentație limitată
Garanție și asistență	12 luni garanție, suport de inginerie, răspuns 24 de ore	Standard 3–6 luni, asistență tehnică limitată
Comenzi pentru mostre și loturi mici	Se accepta (1-30 buc stoc imediat)	Este necesar un MOQ ridicat
