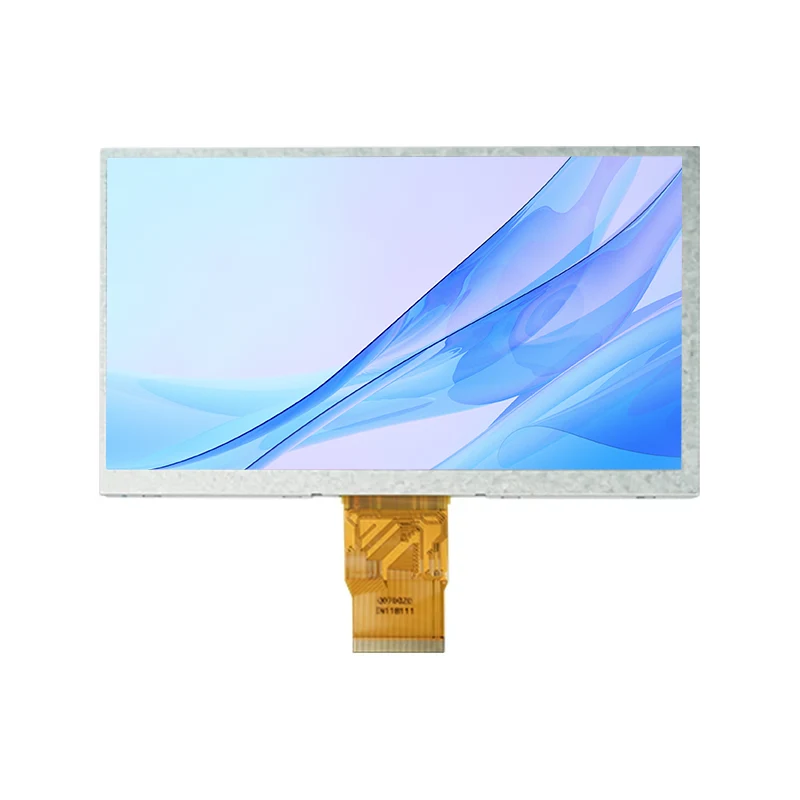

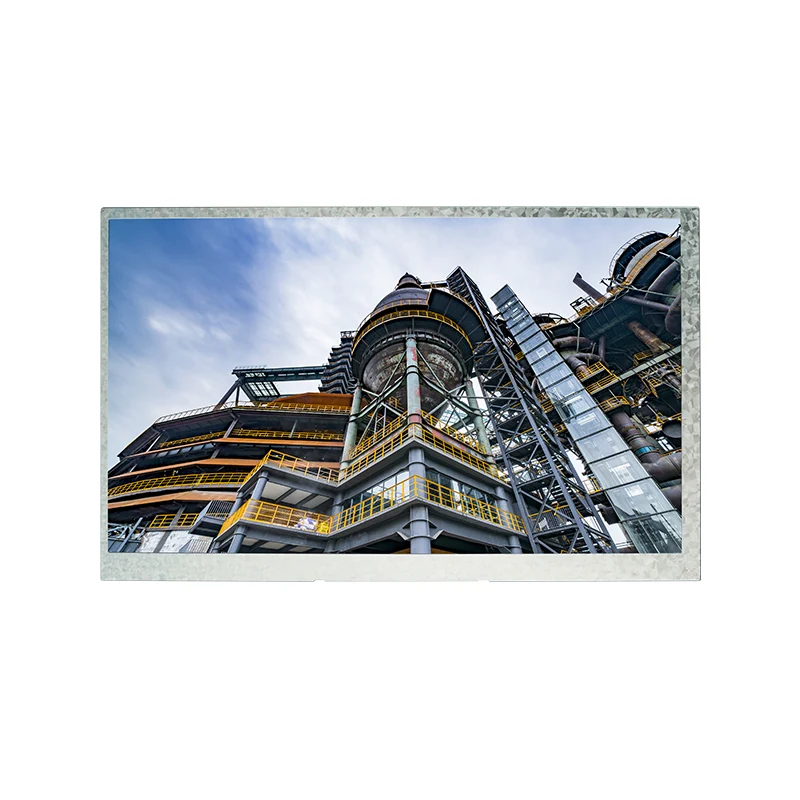

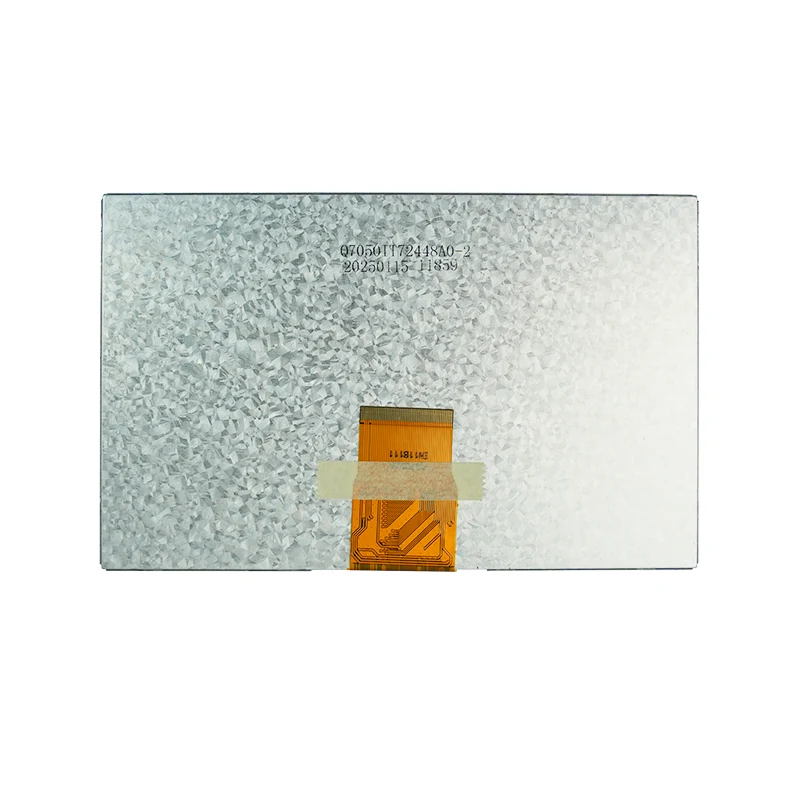

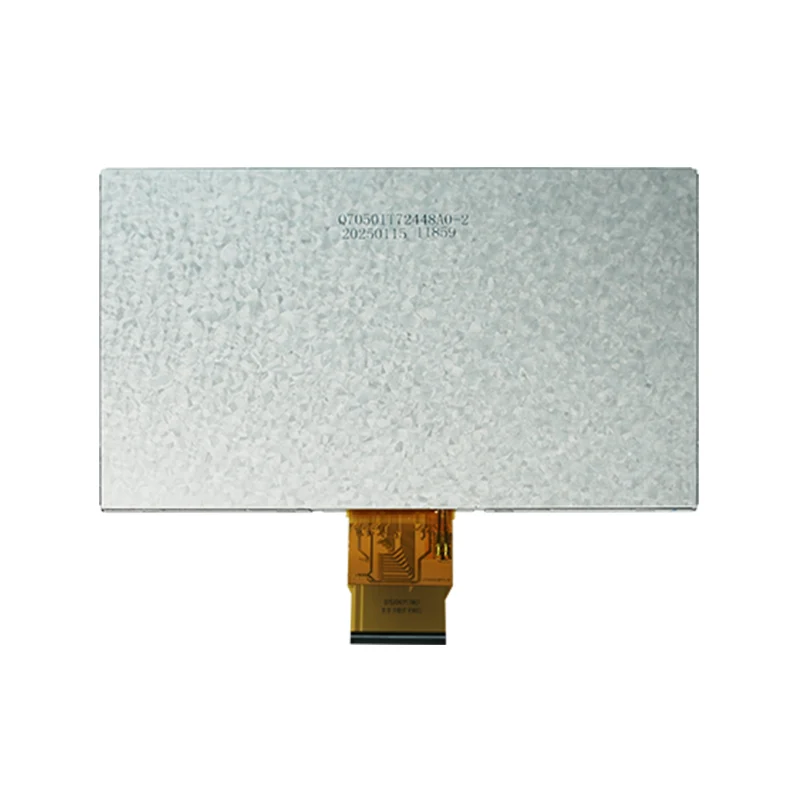

7.0 'Unghiul de vizualizare gratuit Color TFT LCD Modul de afișare

Specificații de bază

Dimensiunea afișajului

7,0 inci IPS TFT-LCD

Rezoluţie

1024 × RGB × 600 (WVGA)

Pitch de pixeli

0,1506 (h) × 0,1432 (v) mm

Zona activă

154.21 (h) × 85,92 (v) mm

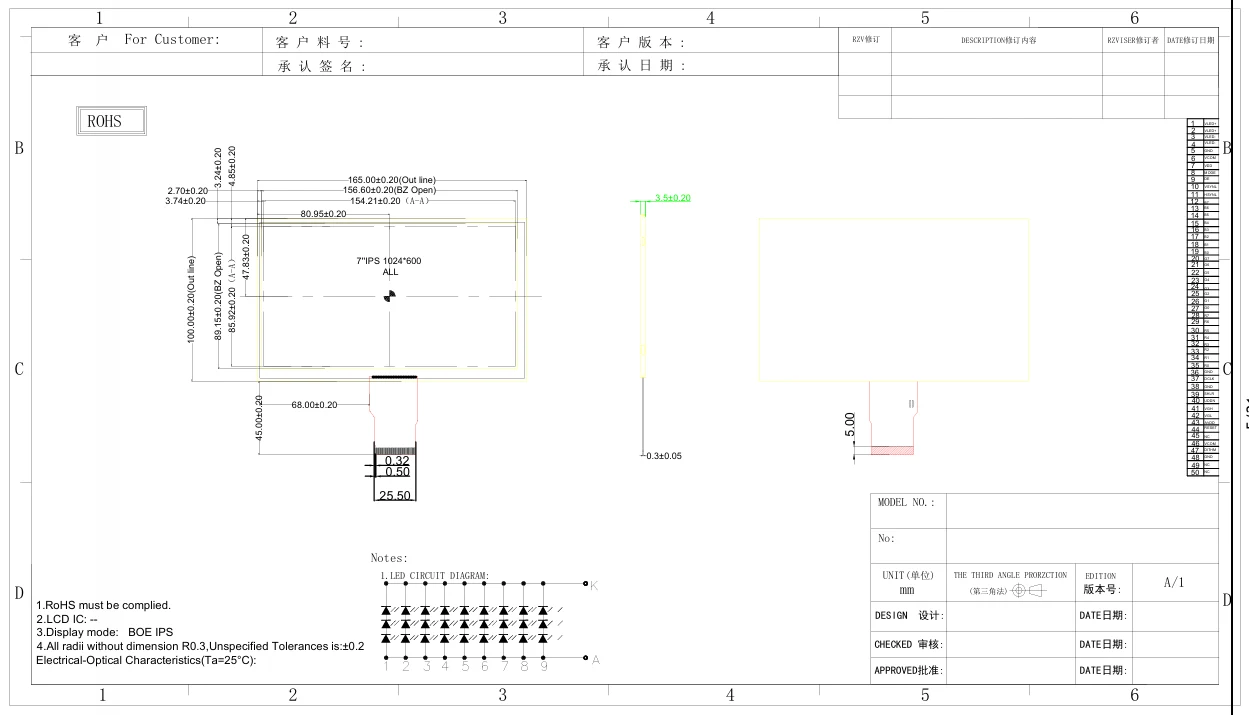

Dimensiuni contur

165 (w) × 100 (h) × 3,5 (d) mm

Mod de afișare

În mod normal negru (tehnologia IPS)

Interfață

TTL paralel RGB (50 pin FPC)

Tratament de suprafață

Anti-Glare (acoperire dură 2H/3H)

Caracteristici electrice

Tensiune digitală de alimentare (VDD)

3.3V (3.0–3.6V)

Tensiune de alimentare analogică (AVDD)

9.6V (9.4-9.8V)

Tensiune de poartă TFT (VGH/VGL)

18V (17–19V) / -6V (-7–-5V)

Consum curent (tip.)

VDD: 30mA, AVDD: 35MA, VGH: 0,5mA, VGL: 1MA

Tensiune/curent de lumină de fundal

9.6V (8.4–10.6V) / 180mA (27 LED -uri)

Temperatura de funcționare

-20 ° C până la +70 ° C.

Temperatura de depozitare

-30 ° C până la +80 ° C.

Caracteristici optice

Luminanță (tip.)

450 CD/m² (punctul central)

Raport de contrast (tip.)

800: 1 (0 ° unghi de vizualizare)

Timp de răspuns (tip.)

25ms (creștere + cădere)

Unghiul de vizualizare (H/V)

80 °/80 ° (CR> 10)

Color Gamut (NTSC)

50%

Cromaticitate (alb)

X: 0.230–0.330, Y: 0.260–0.360

Interfață și control

Tip conector

Hirose FH12A-50S-0.55H (50 pin FPC)

Intrare de date

RGB pe 8 biți (adâncime de culoare pe 24 de biți)

Moduri de sincronizare

Modul DE (implicit) / hs / vs

Controlul direcției de scanare

L/R (Schimbare stânga/dreapta)/Updn (scanare în sus/jos)

Suport de dithering

Rezoluție pe 8 biți (H) sau pe 6 biți
