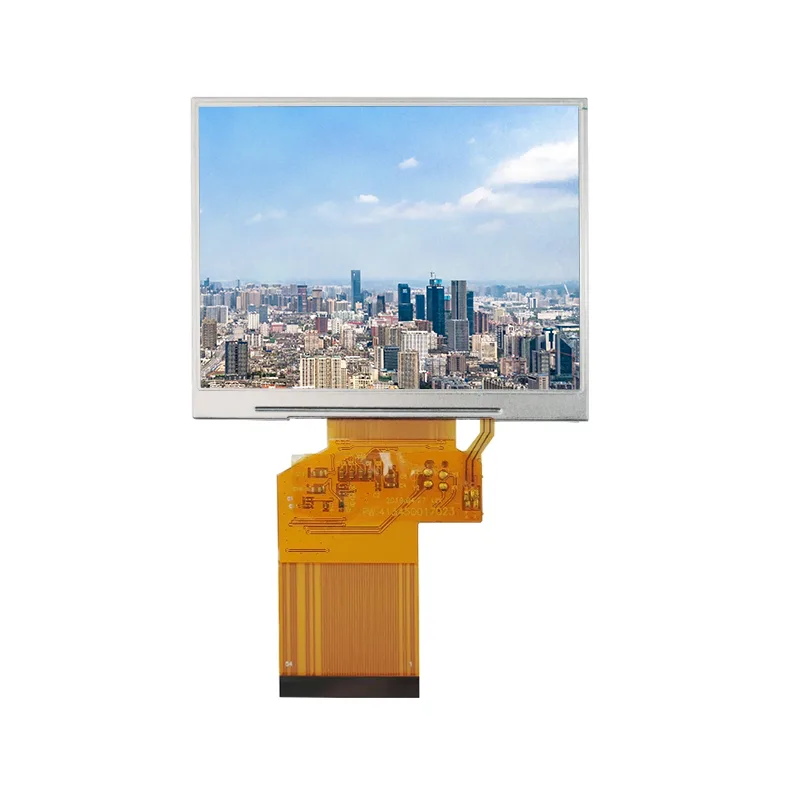

Modul de ecran IPS TFT de control industrial de 3,5 '

Modul de ecran IPS TFT LCD de 3,5 'IPS TFT de 3,5' IPS TFT. Dispune de rezoluție 320 × RGB × 240, zone ultra-subțiri (0,3 ± 0,03mm) și o precizie dimensională ± 0,2 mm. Optimizat pentru direcția de vizualizare liberă cu specificații stricte de aliniere a sticlei-BL. Modulul de ecran IPS TFT LCD de control industrial de 3,5 'este ideal pentru integrarea afișajului de mare precizie.

Trimite o anchetă

Descriere produs

Suportând comenzi de încercare cu lot mic și proiecte de firmware/interfață personalizate, fabricarea modulelor de afișare LCD TFT China TFT, Tianfu asigură o integrare perfectă în controale inteligente/instrumente portabile, susținute de o garanție de 12 luni.

În funcții de stoc

1. Construcție de mare precizie

Toleranțele dimensionale stricte la ± 0,2mm asigură o potrivire și integrare fiabilă a componentelor.

2. Afișaj optimizat de 3,5 "

Modulul de ecran IPS TFT LCD de 3,5 'IPS TFT TFT cu un panou LCD de rezoluție 320 × RGB × 240 pentru o performanță vizuală clară.

3.ultra-subțire zone de proiectare

Zonele critice obțin profiluri remarcabil de subțiri până la 0,3 ± 0,03mm.

4. Vizualizare și asamblare a

Modulul de ecran LCD IPS TFT de 3,5 'IPS TFT Activează direcția de vizualizare gratuită și include specificații precise de aliniere din sticlă-Blu (0,59mm/1,35mm).

Specificații

Tipul modulului	3,5 inci TFT
Rezoluţie	320 × RGB × 240
Interfață	RGB / serial RGB / CCIR656 / CCIR601 în serie
Film (ITO Film)	Inel anti-newton mat, grosime de 0,188 mm, rezistență la foaie: 350 ~ 500 Ω
Driver IC	HX8238D
Dimensiuni mecanice	76,90 × 63,9 × 3,26 mm
Zona activă	70.08 × 52,56 mm
Temp de funcționare	-10 ° C ~ +60 ° C.
Temperatura de depozitare	-20 ° C ~ +70 ° C.
Duritatea suprafeței	≥ 3h
Timpul de răspuns	≤ 15 ms
Rezistența la circuit (X)	150 - 550 Ω (partea filmului)
Rezistența circuitului (Y)	450 - 1100 Ω (partea de sticlă)
Dimensiuni cheie	AA (Zona activă): 55,20 x 96,65 mm OD (contur): 66,80 x 105,40 mm VA adeziv (zona de vizualizare): 57,9 x 99,4 mm OD adeziv (contur): 66.40 x 105,00 mm
Alimentare electrică	3.3V (interval de 2,6-3,6V)
Conformitatea mediului	ROHS conform
Teste de fiabilitate	• Depozitare cu temperatură ridicată: 80 ° C/96H • Depozitare cu temperatură scăzută: -30 ° C/96H • Ciclism termic: -30 ° C↔+80 ° C • ESD: ± 8kV AIR /± 4KV Contact • Vibrații: 10–150Hz, 100m/s²

Detalii

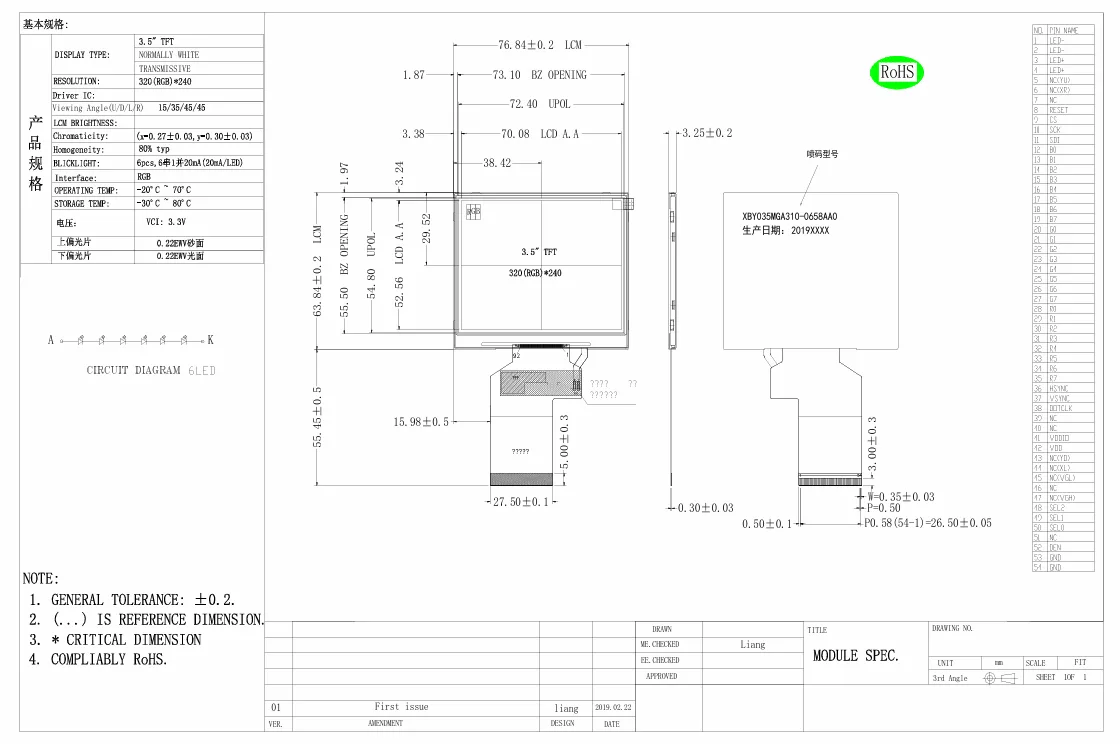

3.5' Industrial Control IPS TFT LCD Screen Module

Aplicație

TIANFU Timp de conducere

Produse standard		Produse personalizate
Cantitatea comenzii	Timpul de livrare	Tip de personalizare	Timpul de livrare
1-30 PC	Imediat	B/l & fpc & tp	În 5 săptămâni
31-100 PC-uri	1 săptămână	B/l & fpc & tp	În 5 săptămâni
101-500 PC	în termen de 2 săptămâni	B/l & fpc & tp	În 5 săptămâni
501-1000 PC-uri	în termen de 3 săptămâni	B/l & fpc & tp	În 5 săptămâni
1001-5000 buc	în termen de 3 săptămâni	BL & FPC & TP	în termen de 6 săptămâni
5000+ PC -uri	În 4 săptămâni	BL & FPC & TP	în termen de 6 săptămâni
