Modul de afișare LCD TFT color IPS transmisiv de 4,3 inchi

Caracteristici de bază

• Afișaj cu luminozitate ridicată: luminozitate tipică de 500 cd/m² (minim 450 cd/m²), asigurând o vizibilitate clară chiar și în condiții de lumină ambientală puternică.

• Funcționare cu temperatură largă: Suportă un interval de temperatură de funcționare de la -20°C la 60°C, potrivit pentru medii industriale.

• Unghiuri largi de vizualizare: Unghiul de vizualizare orizontal tipic de 70° și unghiul de vizualizare vertical de 45°–60°, permițând o vizualizare confortabilă din mai multe unghiuri.

• Răspuns rapid: timp de răspuns tipic de 20 ms, ideal pentru afișarea imaginilor dinamice.

• Design de economisire a energiei: Funcționează la o tensiune scăzută de 3,2 V cu eficiență optimizată pentru iluminarea de fundal cu LED alb.

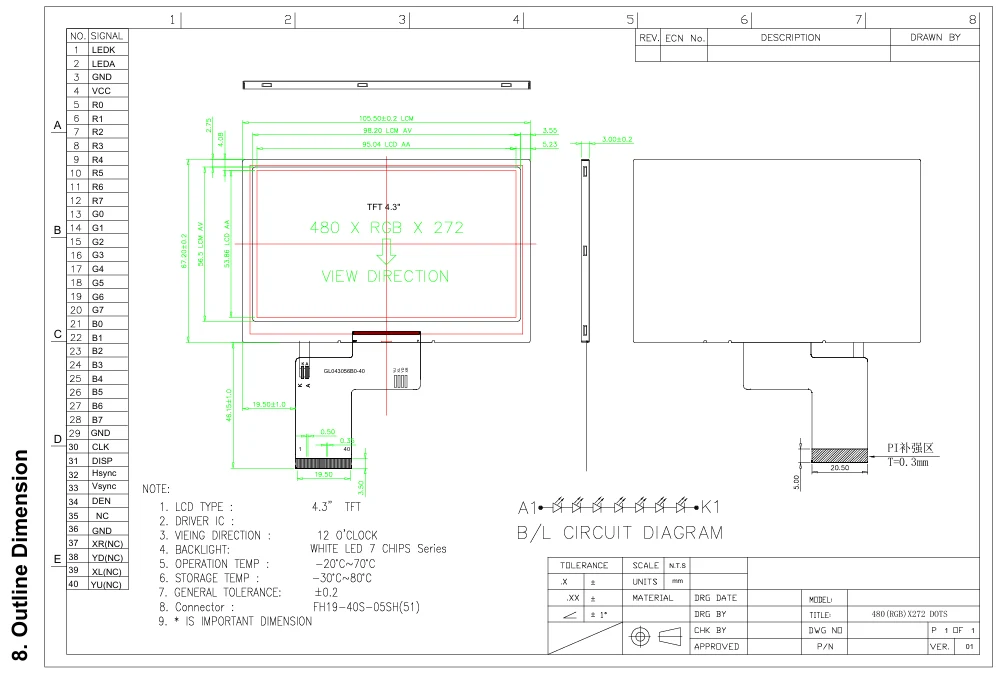

Specificații pentru modulul de afișare LCD TFT color IPS cu transmisie de 4,3 inchi personalizate Tianfu

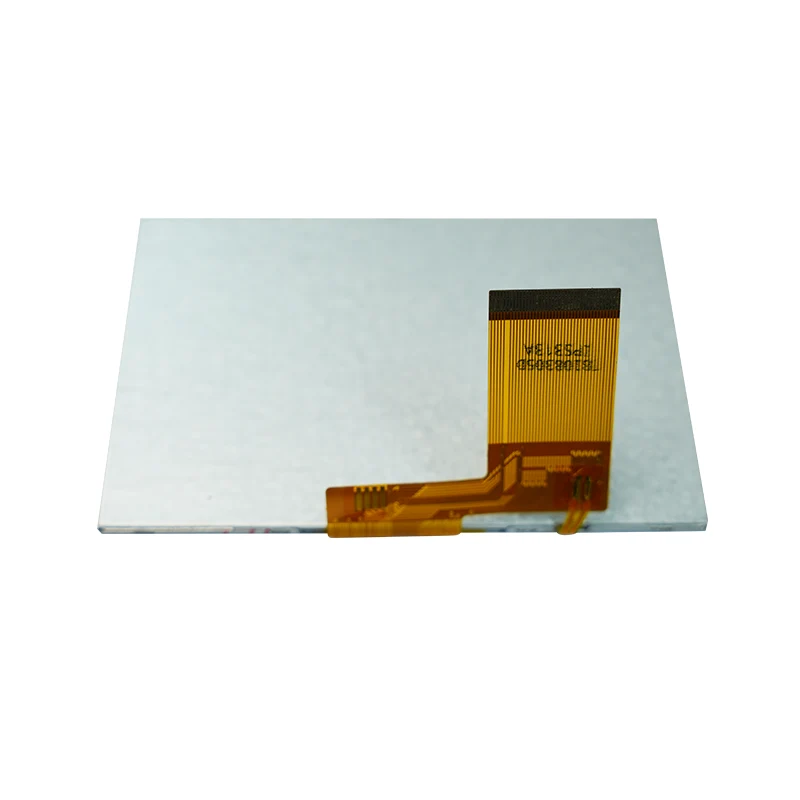

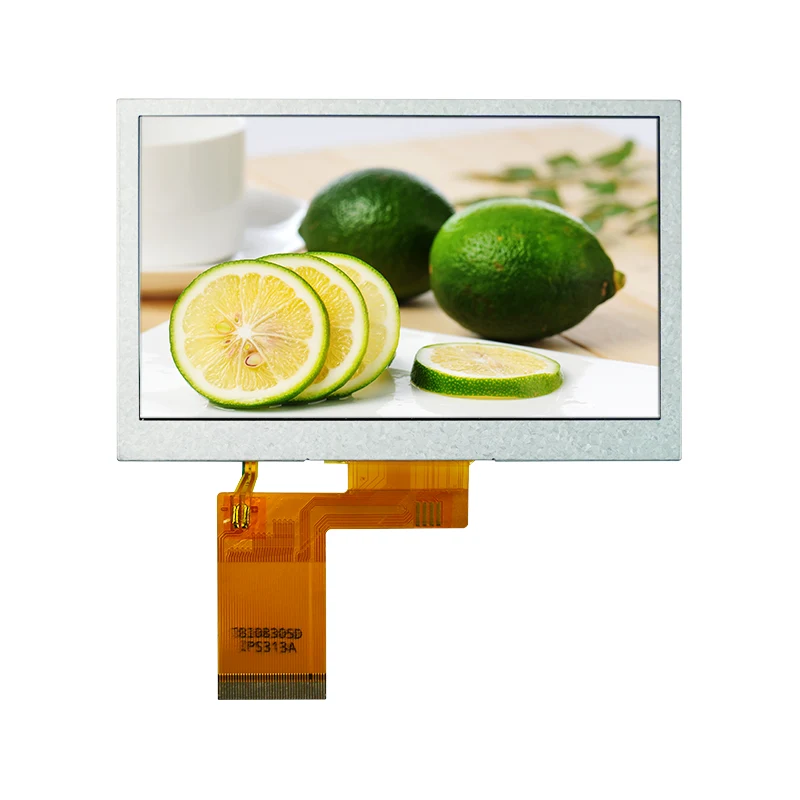

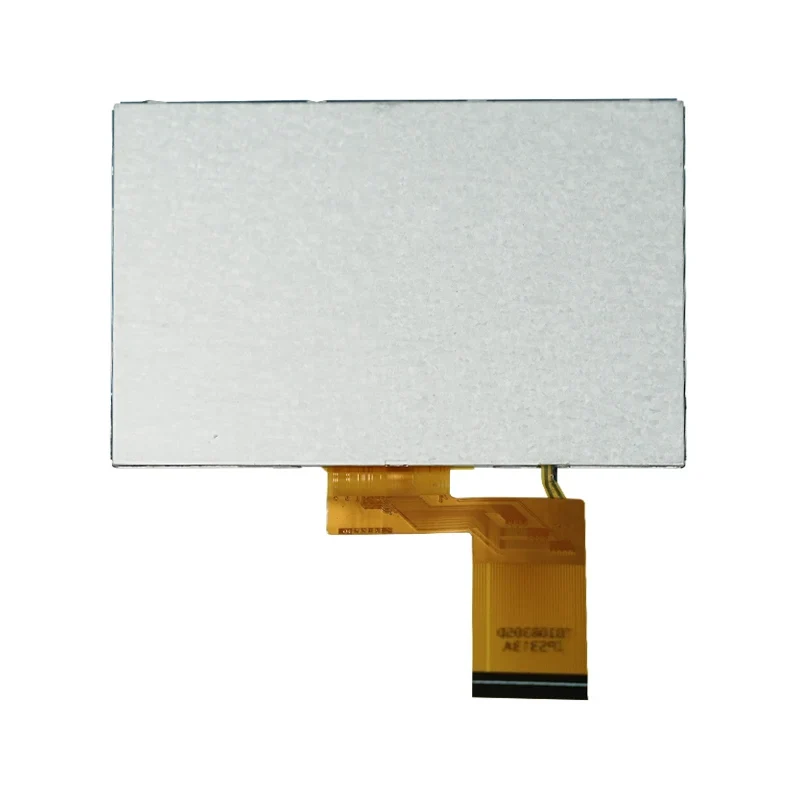

Tianfu 4.3’ Transmisive IPS Color TFT LCD Display Modulul Detalii

Modulul de afișare LCD TFT color IPS transmisiv de 4,3’ este utilizat în diferite domenii, după cum urmează:

Automatizare și control industrial

• Panouri HMI industriale: monitorizarea liniei de producție, afișarea stării echipamentelor

• Instrumente de testare și măsurare: osciloscop, interfețe de afișare pentru analizor de spectru

• Terminale de control PLC: interfețe om-mașină pentru sistemele de automatizare din fabrică

Automobile și sisteme de transport

• Afișaje de navigație în interiorul vehiculului: ecrane de navigație pentru mașini de pe piața de schimb

• Informații despre transportul public: sisteme de sosire în stațiile de autobuz, terminale de bilete

• Instrumente pentru mașini de construcții: Excavator, panouri operator macara

Echipamente medicale și medicale

• Dispozitive medicale portabile: monitor, afișaje pentru echipamente de diagnosticare

• Terminale de monitorizare a sănătății: interfețe ale dispozitivelor comunitare de asistență medicală

• Instrumente de laborator: Ecrane de afișare a datelor pentru instrumente analitice

Smart Home și IoT

• Panouri de control inteligente: interfețe tactile pentru sistemele de control central de acasă

• Afișaje de monitorizare a securității: clădire ecrane de sistem de interfon

• Interfețe inteligente pentru aparate: frigider de ultimă generație, panouri de control pentru mașina de spălat

Echipamente comerciale și de vânzare cu amănuntul

• Sisteme POS: Afișaje terminale de vânzare cu amănuntul

• Ecrane cu informații publicitare: aplicații de semnalizare digitală la scară mică

Evaluarea clientului nostru: Panou Termostat Industrial

Un producător de echipamente industriale a adoptat acest modul ca interfață de afișare pentru sistemul său de control al temperaturii. A funcționat stabil timp de peste 2 ani într-un mediu de depozitare la rece la -10°C, fără degradare a luminozității. Unghiul de vizualizare îndeplinește cerințele pentru monitorizarea cu mai multe unghiuri.

Î1: Care sunt cerințele de alimentare pentru acest modul TFT de 4,3 inchi?

R: Modulul necesită două surse de alimentare: 1) 3,2 V (tipic) pentru secțiunea logică; 2) 12–16V pentru iluminarea de fundal LED, cu o valoare tipică de 14V. Curentul de iluminare de fundal este de aproximativ 40 mA. Se recomandă utilizarea unui convertor DC-DC stabil pentru a evita fluctuațiile de tensiune care afectează performanța afișajului.

Î2: Modulul poate funcționa normal în medii cu temperatură scăzută?

R: Da, acest modul a fost supus unor teste riguroase și poate funcționa normal într-un interval de temperatură ambientală de la -20°C la 60°C. În medii cu temperatură scăzută, timpul inițial de pornire poate fi ușor prelungit (aproximativ 1-2 secunde), dar performanța afișajului nu este afectată. Intervalul de temperatură de depozitare este de la -20°C până la 70°C.

Î3: Care sunt caracteristicile unghiului de vizualizare ale modulului? Ce poziții de instalare sunt potrivite?

R: Acest modul adoptă un unghi de vizualizare la ora 12, cu un unghi de vizualizare orizontal tipic de 70° și un unghi de vizualizare vertical de 45°–60°. Este potrivit pentru instalarea la un nivel de poziție cu sau puțin deasupra ochilor observatorului. Pentru aplicațiile care necesită vizualizare cu mai multe unghiuri, se recomandă ajustarea unghiului de instalare sau selectarea unui model cu alte specificații pentru unghiul de vizualizare.

Î4: Timpul de răspuns de 20 ms acceptă redarea video?

R: Timpul obișnuit de răspuns de 20 ms (maximum 30 ms) poate suporta majoritatea scenariilor de aplicații, inclusiv actualizări de date, comutare GUI și redare video la definiție standard. Pentru aplicații video în mișcare de mare viteză sau jocuri, este recomandat să alegeți un model dedicat cu un timp de răspuns mai scurt.

Î5: Cum este durata de viață a modulului și degradarea luminii de fundal?

R: În condiții nominale de funcționare, modulul este proiectat să aibă o durată de viață de peste 30.000 de ore. Degradarea luminozității LED-urilor este de obicei mai mică de 10% în 10.000 de ore. Se recomandă să evitați funcționarea la luminozitate maximă pentru perioade lungi de timp pentru a prelungi durata de viață a iluminării de fundal.

Î6: Acceptă funcționalitatea tactilă?

R: Acest model este un modul numai pentru afișaj și nu integrează funcționalitatea tactilă. Cu toate acestea, putem oferi componente de ecran tactil rezistive sau capacitive potrivite și putem asista la procesul de laminare. Ecranul tactil trebuie achiziționat și integrat separat.

Politică de aprovizionare cu mostre

Disponibilitatea eșantioanelor: Eșantioanele în loturi mici de 1–10 bucăți sunt disponibile pentru evaluarea și testarea clienților.

Documentație inclusă: Fiecare pachet de probă include:

• Fișa tehnică completă a produsului

• Desene mecanice (fișiere CAD în formate DXF/STEP)

• Definiții pin și diagramă de conectare electrică

• Timpul de inițializare recomandat și codul de configurare a registrului

• Operare în siguranță și instrucțiuni de protecție ESD

Exemple de Recomandări de Evaluare

Înainte de a solicita mostre, vă rugăm să vă asigurați că echipa dumneavoastră tehnică are următoarele capacități:

• Capacitate de conducere: Capacitate de a furniza energie logică de 3,2 V și alimentare cu iluminare de fundal LED de 12–16 V pentru modul

• Compatibilitate interfață: placa de bază a sistemului poate găzdui conector FH19‑40S‑0.5SH(51) cu 40 de pini sau soluție de adaptor echivalentă

• Suport pentru semnal: Cipul de control principal poate scoate semnale de interfață paralelă RGB pe 24 de biți sau 16 biți

• Considerații termice: spațiu suficient pentru disiparea căldurii rezervat în interiorul dispozitivului

🔧 Domeniul de asistență tehnică profesională

Suport tehnic de bază (furnizat gratuit)

Oferim următorul suport tehnic profesional legat de modulul LCD clienților direcți:

1. Specificații și consultanță în integrare

• Interpretarea caracteristicilor electrice ale modulului și a recomandărilor de proiectare a sursei de alimentare

• Instalare mecanică și analiza compatibilității structurale

• Îndrumări privind procesele de lipire a conectorilor și de asamblare a cablurilor

• Recomandări pentru evaluarea adaptabilității mediului (temperatură/umiditate).

2. Documentația tehnică a driverului IC

• Fișa tehnică completă pentru CI driverul ILI6485

• Exemple detaliate de configurare a registrului și secvențe de inițializare

• Analiza parametrilor de sincronizare a interfeței și recomandări de potrivire

• Schema de referință pentru corecția gama de culori

3. Ghid de reglare a performanței optice

• Metode și standarde de testare a uniformității luminozității

• Sugestii de optimizare pentru caracteristicile unghiului de vizualizare în instalațiile reale

• Direcții de ajustare pentru contrast și performanță de culoare

• Testarea timpului de răspuns și scheme de evaluare

4. Suport pentru verificarea fiabilității

• Condiții și cicluri de testare recomandate

• Proiectare și recomandări de protecție ESD

• Metode de testare a ciclului de temperatură

• Puncte cheie pentru evaluarea pe termen lung a fiabilității operaționale

Răspuns de asistență tehnică

• Timp de răspuns: întrebările tehnice au răspuns în 24 de ore în zilele lucrătoare

• Metode de comunicare: Asistență prin e-mail, telefon și întâlniri online pentru schimburi tehnice aprofundate

• Documentație: Toate documentele tehnice furnizate atât în ​​chineză, cât și în engleză

• Bibliotecă de întrebări frecvente: O bibliotecă de soluții pentru problemele comune de integrare este stabilită pentru referință pentru clienți
