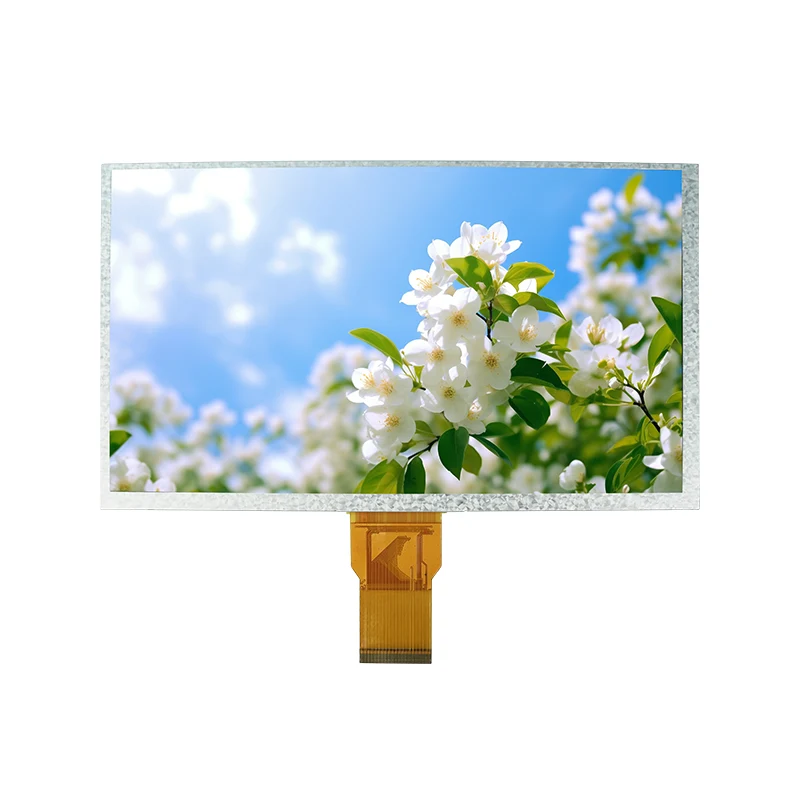

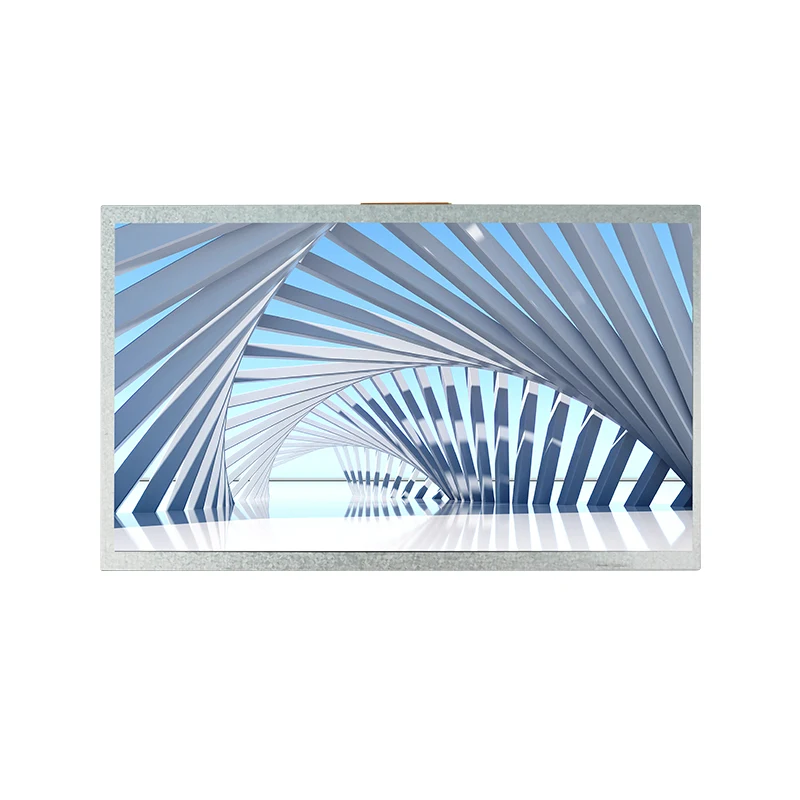

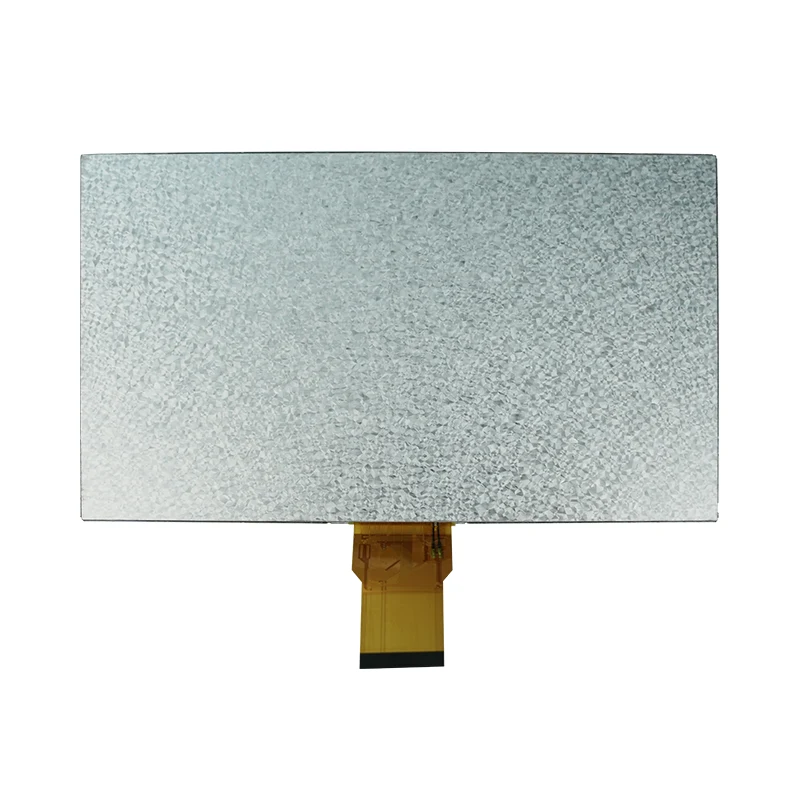

Modul de ecran LCD TFT TN de 9,0 inchi de înaltă luminozitate

Caracteristici cheie

• Claritate superioară: TFT-LCD de 9,0 inchi cu rezoluție 800×480 RGB-stripe și tehnologie Normal White TN pentru imagini clare, cu contrast ridicat.

• Fiabilitate robustă: Funcționează impecabil la temperaturi extreme (-20℃ până la 70℃), ideal pentru aplicații industriale și în aer liber.

• Integrare perfectă: interfața RGB paralelă pe 24 de biți și ambalajul COG asigură un design compact, ușor, cu compatibilitate versatilă.

• Eficiență energetică: consum ultra-scăzut de energie cu iluminare de fundal optimizată cu 18 LED-uri (curent total de 120 mA).

• Flexibilitate robustă a puterii: Suportă game largi de tensiune (Digital: 2,8–3,3V, Analogic: 9,4–9,8V, Gate: ±5,4–19V) pentru performanță stabilă în condiții grele.

Tehnic Specificații

 Detalii

Aplicații și soluții industriale

Inginerii și echipele de achiziții aleg acest modul TN TFT LCD de 9,0 inchi atunci când trebuie să rezolve provocări specifice aplicațiilor:

• Panouri de control industriale:Aveți nevoie de un afișaj care să funcționeze constant în mediile din fabrică fără aer condiționat? Temperatura largă de funcționare de la -20°C până la 70°C și structura COG (Chip-on-Glass) oferă timp de funcționare robust 24/7 pentru automatizarea fabricii și sistemele HMI.

• MDispozitive de monitorizare medicală:Preocupat de constrângerile de putere și spațiu în echipamentele clinice portabile? Iluminarea de fundal optimizată cu 18 LED-uri (curent total de 120 mA) prelungește semnificativ durata de viață a bateriei pentru instrumentele medicale portabile fără a compromite claritatea textului afișat.
• Interfețe Smart Home și IoT:Căutați un afișaj compact, cu profil subțire, care să vă simplifice aspectul hardware? Interfața RGB paralelă standard pe 24 de biți și designul ușor permit integrarea perfectă în aparate inteligente, sisteme de control al accesului și interfoane de securitate, accelerând timpul de lansare pe piață.
• Terminale de servicii interioare și vânzări automate:Căutați un afișaj de înaltă performanță, dar ieftin pentru comerțul interior? Luminozitatea de 120 cd/m² și tehnologia WVGA TN rentabilă oferă o vizibilitate clară și cu contrast ridicat pentru chioșcurile interioare de bilete, automatele și instrumentele de testare desktop.

Asistență post-vânzare și servicii tehnice

Tianfu Display stă în spatele fiecărui modul TN TFT LCD de 9,0 inchi, cu asistență tehnică cuprinzătoare și servicii post-vânzare premium. Nu livrăm doar componente de afișare - ne asigurăm că integrarea hardware-ului dvs. reușește de la etapa de prototip până la producția de masă.

Acoperire garanție și garanție de calitate

• Garanție standard de 12 luni:Acoperă complet defectele de fabricație, defecțiunile iluminării de fundal și anomaliile afișajului în condiții normale de funcționare.
• Opțiuni de garanție extinsă:Disponibil pentru comenzi cu ridicata în volum sau aplicații industriale critice — contactați echipa noastră de vânzări tehnice pentru planuri de acoperire personalizate.

Servicii de inginerie și personalizare B2B

1. Personalizare FPC și interfață:Definițiile pentru lungimea, forma și pinii circuitelor imprimate flexibile (FPC) pot fi adaptate pentru a se potrivi cu designul carcasei dumneavoastră.
2. Reglarea luminii de fundal și a luminozității:Acceptă upgrade-uri de luminozitate ridicată (până la 1000 /cd/m2) pentru cerințele de lizibilitate în aer liber sau durate de viață personalizate ale LED-urilor.
3. Integrarea panoului tactil:Compatibil perfect cu panoul tactil rezistiv (RTP) sau cu soluțiile multi-touch cu panou tactil capacitiv proiectat (PCAP).

Suport tehnic și asistență tehnică

1. Consultanță de inginerie înainte de vânzare:Inginerii noștri examinează cerințele aplicației dvs., mediul de operare și compatibilitatea interfeței înainte de livrarea probei.
2. Firmware și suport pentru drivere:Furnizați codul de inițializare, parametrii de sincronizare și documentația interfeței pentru integrarea RGB pe 24 de biți - reducând ciclul dvs. de dezvoltare.
3. Suport de personalizare:Pentru modificările Backlight, FPC, TP sau COG, echipa noastră gestionează întregul proces de schimbare a ingineriei de la prototip la producția de masă.
4. Asistență la fața locului:Pentru partenerii strategici și clienții de volum, asistența tehnică la fața locului este disponibilă pentru fazele critice de integrare.

Procesul de service — de la integrare la producție

Credem în încrederea bazată pe date. Pentru fiecare lot de producție, oferim:

1. Rapoartele primite de control al calității (IQC):Înregistrări de inspecție a materiei prime pentru sticlă, IC, iluminare de fundal și componente FPC.
2. Date de control al calității procesului (PQC):Urmărirea în timp real a randamentului, inspecția liniei de lipire și jurnalele de testare a îmbătrânirii.
3. Rapoarte de control al calității de ieșire (OQC):Înregistrările finale ale inspecției, inclusiv uniformitatea luminozității, gama de culori și integritatea semnalului de interfață.
4. Trasabilitatea lotului:Fiecare modul poate fi urmărit până la data producției, numărul lotului și parametrii cheie ai procesului - permițând o analiză rapidă a cauzei principale în cazul în care apar probleme.

Întrebări frecvente — Întrebări frecvente după vânzare

• Î1: Care este timpul obișnuit de livrare pentru înlocuirea în garanție?

◦ O:Pentru defecte de fabricație confirmate sau neconformități de calitate în perioada de garanție de 12 luni, unitățile de înlocuire sunt procesate rapid. Articolele standard din stoc sunt de obicei expediate în 48 de ore pentru a minimiza timpul de nefuncționare a producției.

•Î2: Oferiți suport de inginerie pentru probleme de integrare?

◦ O:Da, este oferit suport absolut pentru integrarea hardware și software. Inginerii noștri de cercetare și dezvoltare vă ajută cu coduri de inițializare, ajustări ale parametrilor de temporizare RGB/TTL pe 24 de biți, depanare a interfeței și verificări de potrivire mecanică pe parcursul fazei de proiectare.

• Î3: Pot obține rapoarte de analiză a erorilor pentru modulele returnate?

◦ O:Da. Pentru probleme de calitate a loturilor sau returnări de la aplicații industriale critice, laboratorul nostru QA efectuează o analiză profundă a cauzei principale la nivel de componente și oferă un raport oficial de analiză a defecțiunilor (format de raport 8D) în 3-5 zile lucrătoare.

• Î4: Ce se întâmplă dacă am nevoie de asistență după perioada de garanție?

◦ O:Oferim servicii de reparații plătite continue și consultanță tehnică pe ciclu lung de viață pentru modulele postgaranție. Pentru a sprijini proiectele industriale pe termen lung, asigurăm disponibilitatea stabilă a componentelor vechi și a înlocuirilor directe pentru cel puțin 5 ani.
